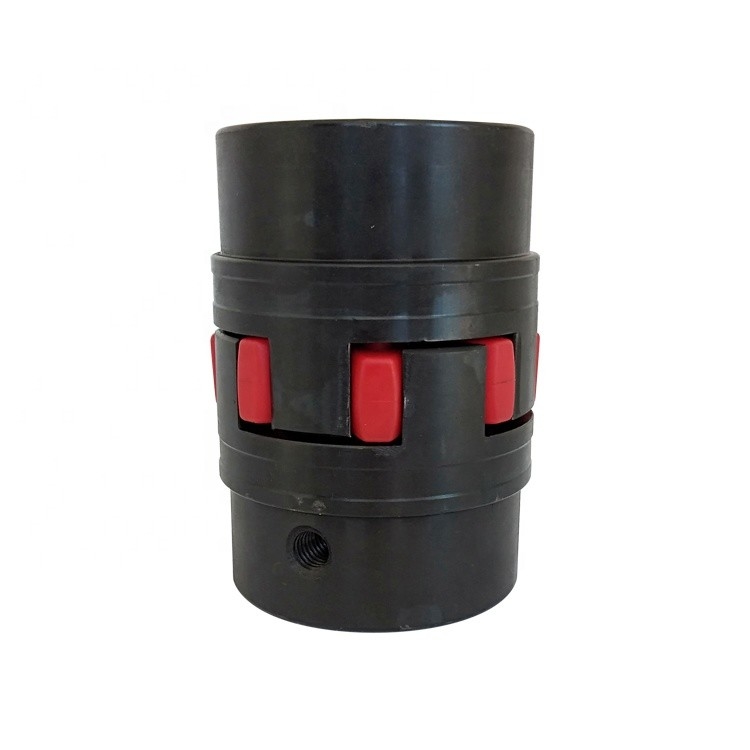

کوپلینگ فک انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | XL2 ROTEX24 |
ویژگی ها و مزایا
کوپلینگ های فک منحنی را می توان در بسیاری از برنامه ها مورد استفاده قرار داد و به عنوان یک دستگاه استفاده کرد
کوپلینگ همه منظورهطراحی اولیه فک منحنی امکان گشتاور بالاتر را فراهم می کند
ظرفیت در یک طراحی فشردهدندان منحنی دارای سطح تماس بیشتری است که
به آن ظرفیت گشتاور بالایی می دهد و فشار لبه را کاهش می دهد.جای خواهد داد
انحراف محوری، شعاعی و زاویه ای شفت.
هاب ها از مواد مختلفی از جمله: آلومینیوم، آهن خاکستری،
فولاد و فولاد ضد زنگ.عناصر عنکبوتی در طول سنج های مختلف موجود هستند
گزینه های موجود در Urethane & Hytrel.عنکبوت ها می توانند تحت وظیفه عادی عمل کنند
شرایط چرخه به چرخه های سنگین که شامل بارگذاری شوک است و می تواند به حداقل برسد
ارتعاشات پیچشی در سیستم
ویژگی های محصول
1.طراحی سه تکه
2.بدون نیاز به روغن کاری
3.دورومتر متغیر
4.عناصر اورتان
5.بدون تماس فلز با فلز
6.ظرفیت های گشتاور بالا
7.مواد هاب متغیر
| اندازه | تایپ کنید | گشتاور Tn (Nm) | حداکثر سرعت [n] (r/min) | سوراخ شفت DIA di dz | طول سوراخ L | دی | د: | Dz | E | اس | ممان اینرسی (Kg-m2) | وزن (کیلوگرم) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22 ~ 65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
کاربرد
عمدتا در بخش های معدن، متالورژی، سیمان، مواد شیمیایی، ساخت و ساز، مصالح ساختمانی، برق، مخابرات، نساجی و بخش حمل و نقل استفاده می شود.
مانند:
نوار نقاله: نوار نقاله.نقاله AFC.نقاله زنجیری.نقاله پیچ.
پمپ: پمپ آب، پمپ روغن، پمپ لجن و غیره
فن: بادگیر، فنر، فن دیگ بخار و غیره
بیل مکانیکی: بیل مکانیکی سطلی.بیل مکانیکی چرخ سطلی.بازیگر استکر چرخ سطلی.
جرثقیل: تاور کرین.جرثقیل دروازه ای.جرثقیل پل.
سایر: آسانسورهای مختلف. گاوآهن زغال سنگ. آسیاب گلوله ای. سنگ شکن. دستگاه تفریحی.
تجهیزات مخلوط کن.سانتریفیوژ.ماشین لباسشویی.دستگاه چرم سازی.ماشین برای
دستگاه سیم کشی میکسر پارک تفریحی.اکسترودر، سنگ شکن قلوه سنگ دیگ.
فیدر پلاستیکی. دستگاه بوگیر لاستیکی و غیره.
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد، طبق مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
