کوپلینگ فک انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | LMZ |

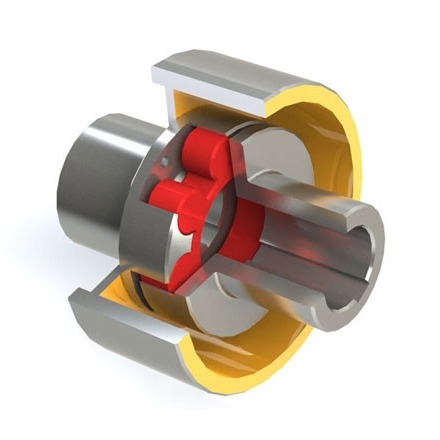

معرفی کوپلینگ انتگرال منعطف LMZ-II/MLL-II با چرخ ترمز
کوپلینگ انتگرال منعطف LMZ-II/MLL-II با چرخ ترمز عمدتاً از دو دندانه محدب تشکیل شده است که نزدیک به هم درگیر می شوند و برای انتقال گشتاور تحت اکستروژن شعاعی قرار می گیرند.هنگامی که دو محور دارای افست نسبی هستند، عنصر الاستیک دارای تغییر شکل الاستیک مربوطه است که نقش جبران خودکار را ایفا می کند.
کوپلینگ انتگرال منعطف LMZ-II/MLL-II با چرخ ترمز دارای ویژگی های زیر است:
(1) کار پایدار و قابل اعتماد است و عملکرد میرایی، بافر و عایق الکتریکی خوبی دارد.
(2) ساختار ساده است، اندازه شعاعی کوچک است، وزن سبک است و ممان اینرسی کوچک است.برای موقعیت های متوسط و پر سرعت مناسب است.
(3) دارای توانایی جبران محوری، شعاعی و زاویه ای بزرگ است.
(4) عنصر الاستیک پلی اورتان با استحکام بالا مقاوم در برابر سایش، ظرفیت باربری، عمر طولانی، ایمن و قابل اعتماد است.
(5) کوپلینگ نیازی به روغن کاری ندارد و کار تعمیر و نگهداری کمتر است و می تواند به طور مداوم برای یک مدت کار کند. مدت زمان طولانی.
|
LMZ-I |
LMZ-II |
| مدل | گشتاور اسمی Tn نیوتن متر | سرعت نقطه بالا (n) r/min | قطر دیافراگم d1 d2 | طول دیافراگم میلی متر | L0 توصیه می شود | D0 | ب | دی | بیشترین وزن کیلوگرم | ||
| L | L توصیه می شود | LMZ-I | LMZ-II | ||||||||
| LMZ5-I-160 | 250 | 4750 | 25-45 | 44-112 | 50 | 127 | 188.5 | 160 | 70 | 105 | 9 |
| LMZ5-II-160 | 10 | ||||||||||
| LMZ5-I-200 | 250 | 3800 | 25-45 | 44-112 | 50 | 127 | 203.5 | 200 | 85 | 105 | 10 |
| LMZ5-II-200 | 14 | ||||||||||
| LMZ6-I-200 | 400 | 3800 | 30-48 | 60-112 | 55 | 143 | 215 | 200 | 85 | 125 | 14 |
| LMZ6-II-200 | 17 | ||||||||||
| LMZ7-I-200 | 630 | 3800 | 35-56 | 60-112 | 60 | 159 | 227 | 200 | 85 | 145 | 17 |
| LMZ7-II-200 | 22 | ||||||||||
| LMZ7-I-250 | 630 | 3050 | 35-56 | 60-112 | 60 | 159 | 257 | 250 | 105 | 145 | 22 |
| LMZ7-II-250 | 27 | ||||||||||
| LMZ8-I-250 | 1120 | 3050 | 45-65 | 84-142 | 70 | 181 | 270 | 250 | 105 | 170 | 27 |
| LMZ8-II-250 | 32 | ||||||||||
| LMZ8-I-315 | 1120 | 2400 | 45-65 | 84-142 | 70 | 181 | 300 | 315 | 135 | 170 | 35 |
| LMZ8-II-315 | 40 | ||||||||||
| LMZ9-I-315 | 1800 | 2400 | 50-80 | 84-142 | 80 | 208 | 319 | 215 | 135 | 200 | 48 |
| LMZ9-II-315 | 56 | ||||||||||
| LMZ9-I-400 | 1800 | 1900 | 50-80 | 84-142 | 80 | 208 | 354 | 400 | 170 | 200 | 62 |
| LMZ9-II-400 | 76 | ||||||||||
| LMZ10-I-400 | 2800 | 1900 | 60-100 | 107-172 | 90 | 230 | 369 | 400 | 170 | 230 | 84 |
| LMZ10-II-400 | 94 | ||||||||||
| LMZ10-I-500 | 2800 | 1500 | 60-100 | 107-172 | 90 | 230 | 423 | 500 | 210 | 230 | 110 |
| LMZ10-II-500 | 140 | ||||||||||
| LMZ11-I-500 | 4500 | 1500 | 70-120 | 107-172 | 100 | 260 | 448 | 500 | 210 | 260 | 134 |
| LMZ11-II-500 | 182 | ||||||||||
| LMZ12-I-630 | 6300 | 1200 | 80-130 | 132-252 | 115 | 297 | 523 | 630 | 265 | 300 | 200 |
| LMZ12-II-630 | 255 | ||||||||||
| LMZ13-I-710 | 11200 | 1050 | 90-150 | 132-252 | 125 | 323 | 583 | 710 | 300 | 260 | 215 |
| LMZ13-II-710 | 300 | ||||||||||
| LMZ14-I-800 | 12500 | 950 | 100-160 | 167-302 | 135 | 333 | 633 | 800 | 340 | 400 | 300 |
| LMZ14-II-800 | 330 | ||||||||||
توجه: 1. قطر سوراخ محوری برای سوراخ شفت نوع Z استفاده می شود و نیمه کوپلینگ چرخ ترمز محدود نمی شود.
2. وزن میز حداکثر وزن کوپلر است
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد، طبق مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
