کوپلینگ فک انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | جنرال الکتریک روتکس |

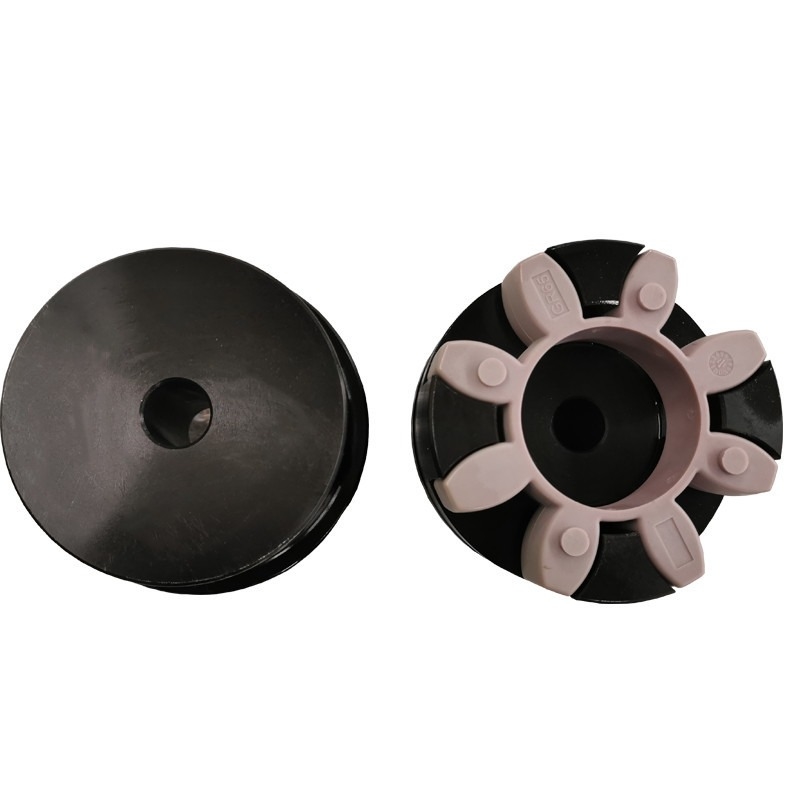

کوپلینگ فک انعطاف پذیر XL GE Rotex، همان نوع کوپلینگ Rotex 98 A Spider Purple Spider Coupling
ویژگی ها و مزایا
کوپلینگ فک منحنی را می توان در بسیاری از برنامه ها مورد استفاده قرار داد و به عنوان یک دستگاه عمل می کند
کوپلینگ همه منظورهطراحی اولیه فک منحنی امکان گشتاور بالاتر را فراهم می کند
ظرفیت در یک طراحی فشردهدندان منحنی دارای سطح تماس بیشتری است که
به آن ظرفیت گشتاور بالایی می دهد و فشار لبه را کاهش می دهد.جای خواهد داد
انحراف محوری، شعاعی و زاویه ای شفت.
هاب ها از مواد مختلفی از جمله: آلومینیوم، آهن خاکستری،
فولاد و فولاد ضد زنگ.عناصر عنکبوتی در طول سنج های مختلف موجود هستند
گزینه های موجود در Urethane & Hytrel.عنکبوت ها می توانند تحت وظیفه عادی عمل کنند
شرایط چرخه به چرخه های سنگین که شامل بارگذاری شوک است و می تواند ارتعاشات پیچشی در سیستم را به حداقل برساند.
ویژگی های محصول
1.طراحی سه تکه
2.بدون نیاز به روغن کاری
3.دورومتر متغیر
4.عناصر اورتان
5.بدون تماس فلز با فلز
6.ظرفیت های گشتاور بالا
7.مواد هاب متغیر
| اندازه | تایپ کنید | گشتاور Tn (Nm) | حداکثر سرعت [n] (r/min) | سوراخ شفت DIA di dz | طول سوراخ L | دی | د: | Dz | E | اس | ممان اینرسی (Kg-m2) | وزن (کیلوگرم) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22 ~ 65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
