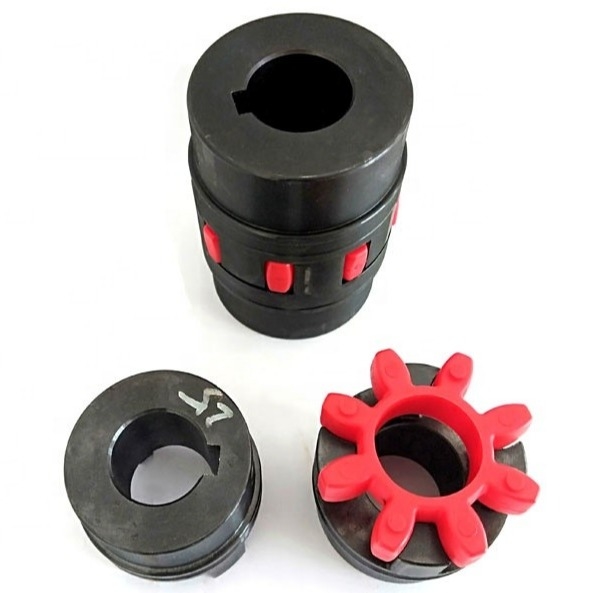

کوپلینگ فک انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | Rotex75 Gr75 XL9 |
ویژگی های محصول
1.طراحی سه تکه
2.بدون نیاز به روغن کاری
3.دورومتر متغیر
4.عناصر اورتان
5.بدون تماس فلز با فلز
6.ظرفیت های گشتاور بالا
7.مواد هاب متغیر
ویژگی ها و مزایا
کوپلینگ های فک منحنی را می توان در بسیاری از برنامه ها مورد استفاده قرار داد و به عنوان یک دستگاه استفاده کرد
کوپلینگ همه منظورهطراحی اولیه فک منحنی امکان گشتاور بالاتر را فراهم می کند
ظرفیت در یک طراحی فشردهدندان منحنی دارای سطح تماس بیشتری است که
به آن ظرفیت گشتاور بالایی می دهد و فشار لبه را کاهش می دهد.جای خواهد داد
انحراف محوری، شعاعی و زاویه ای شفت.
هاب ها از مواد مختلفی از جمله: آلومینیوم، آهن خاکستری،
فولاد و فولاد ضد زنگ.عناصر عنکبوتی در طول سنج های مختلف موجود هستند
گزینه های موجود در Urethane & Hytrel.عنکبوت ها می توانند تحت وظیفه عادی عمل کنند
شرایط چرخه به چرخه های سنگین که شامل بارگذاری شوک است و می تواند به حداقل برسد
ارتعاشات پیچشی در سیستم
کاربرد
عمدتا در بخش های معدن، متالورژی، سیمان، مواد شیمیایی، ساخت و ساز، مصالح ساختمانی، برق، مخابرات، نساجی و بخش حمل و نقل استفاده می شود.
مانند:
نوار نقاله: نوار نقاله.نقاله AFC.نقاله زنجیری.نقاله پیچ.
پمپ: پمپ آب، پمپ روغن، پمپ لجن و غیره
فن: بادگیر، فنر، فن دیگ بخار و غیره
بیل مکانیکی: بیل مکانیکی سطلی.بیل مکانیکی چرخ سطلی.بازیگر استکر چرخ سطلی.
جرثقیل: تاور کرین.جرثقیل دروازه ای.جرثقیل پل.
سایر: آسانسورهای مختلف. گاوآهن زغال سنگ. آسیاب گلوله ای. سنگ شکن. دستگاه تفریحی.
تجهیزات مخلوط کن.سانتریفیوژ.ماشین لباسشویی.دستگاه چرم سازی.ماشین برای
دستگاه سیم کشی میکسر پارک تفریحی.اکسترودر، سنگ شکن قلوه سنگ دیگ.
فیدر پلاستیکی. دستگاه بوگیر لاستیکی و غیره.
| اندازه | تایپ کنید | گشتاور Tn (Nm) | حداکثر سرعت [n] (r/min) | سوراخ شفت DIA di dz | طول سوراخ L | دی | د: | Dz | E | اس | ممان اینرسی (Kg-m2) | وزن (کیلوگرم) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| GS65 | XL8 | 1280 | 5600 | 22 ~ 65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
