دیافراگم دیافراگم کوپلینگ دیسکی انعطاف پذیر OD 92mm
  • دیافراگم دیافراگم کوپلینگ دیسکی انعطاف پذیر OD 92mm
  • دیافراگم دیافراگم کوپلینگ دیسکی انعطاف پذیر OD 92mm
دیافراگم دیافراگم کوپلینگ دیسکی انعطاف پذیر OD 92mm

دیافراگم دیافراگم کوپلینگ دیسکی انعطاف پذیر OD 92mm

محل منبع کانگژو، چین
نام تجاری jude
گواهی CE、ISO
شماره مدل JMIIJ
جزئیات محصول
صنایع قابل اجرا:
هتل ها، مغازه های پوشاک، فروشگاه های مصالح ساختمانی، کارخانه تولید، تعمیرگاه های ماشین آلات، کارخانه
ساختار:
دیسک
انعطاف پذیر یا سفت و سخت:
قابل انعطاف
استاندارد یا غیر استاندارد:
استاندارد
مواد:
فولاد
نام:
جفت شفت دیافراگمی انعطاف پذیر دو دیسکی با کیفیت بالا JMIIJ
دمای قابل اجرا:
-80+300℃
جنس بدنه:
45# فولاد
دیاک:
فولاد ضد زنگ 304
Toqure:
63 نیوتن متر
سرعت:
9300 دور در دقیقه
DIA را سوراخ کنید:
20-38 میلی متر
برجسته:

کوپلینگ دیسک دوقلو انعطاف پذیر

,

کوپلینگ دیسک دوقلو دیافراگمی

,

کوپلینگ شفت فولادی دیافراگمی

توضیحات محصول

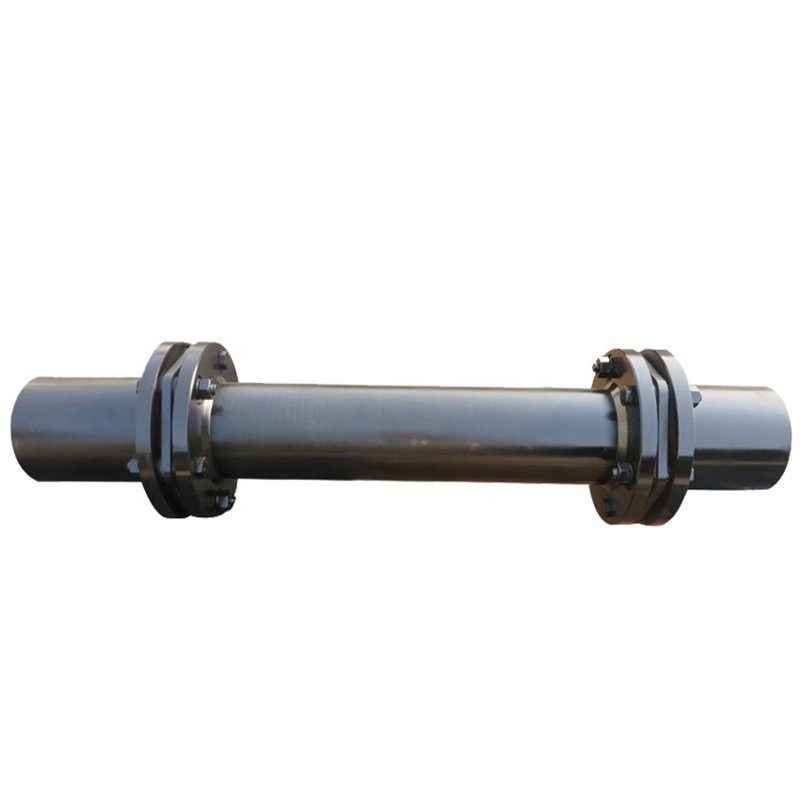

کوپلینگ شفت دیافراگمی انعطاف پذیر دو دیسکی با کیفیت بالا JMIIJ 1 OD 92mm

ویژگی های دیسک کوپلینگ:

1. توانایی جبران محوری در مقایسه با جفت دنده قوی است.جابجایی زاویه ای را می توان دو برابر کرد. انعطاف پذیر، اجازه جابجایی محوری، شعاعی و زاویه ای را می دهد.

2. دارای اثر میرایی آشکار، بدون سر و صدا، بدون سایش است.

3. سازگاری با دمای بالا (-80+300). می تواند در محیط سخت کار کند. و عملیات ایمن در ضربه، محیط ارتعاش.

4. راندمان انتقال بالا، تا 99.86%. به ویژه برای انتقال قدرت با سرعت متوسط ​​و بالا مناسب است.

5. ساختار ساده، وزن سبک، اندازه کوچک، آسان برای جمع آوری و جدا کردن. بدون روغن کاری مورد نیاز است.

6. انتقال دقیق سرعت، در حال اجرا بدون لغزش، می تواند برای انتقال ماشین آلات دقیق استفاده شود.

توضیحات محصول



دیافراگم دیافراگم کوپلینگ دیسکی انعطاف پذیر OD 92mm 0



اندازه گشتاور Tn KN.m حداکثر گشتاور KN.m سرعت (n) r/min خسته طول دی D1 D2 Lmin تی وزن L1 دقیقه کیلوگرم وزن (کیلوگرم
L، L1 L
JMIIJ1 0.063 0.1 9300 20-38 38-82 40 92 53 45 70 0.2±8 2 1.4
JMIIJ2 0.1 0.2 8400 25-45 44-112 45 102 63 45 80 0.2±8 2.9 2.1
JMIIJ3 0.25 0.4 6700 30-55 60-112 55 128 77 76 96 0.3±11 5.7 4.2
JMIIJ4 0.5 0.8 5900 35-65 60-142 65 145 91 76 116 0.3±11 8.5 6.4
JMIIJ5 0.8 1.25 5100 40-75 84-142 75 168 105 102 136 0.3±14 12.5 9.6
JMIIJ6 1.25 2 4750 45-80 84-172 80 180 112 102 140 0.4±15 16.5 12.5
JMIIJ7 2 3.15 4300 50-85 84-172 80 200 120 114 140 0.4±15 21 15.5
JMIIJ8 2.5 4 4200 55-85 84-172 80 205 120 114 140 0.4±20 23 16.5
JMIIJ9 3.15 5 4000 55-90 84-172 90 215 128 127 160 0.4±20 27 19.5
JMIIJ10 4 6.3 3650 60-95 107-172 100 235 132 127 170 0.5±23 36 25
JMIIJ11 5 8 3400 60-100 107-212 100 250 145 140 170 0.5±23 42 30
JMIIJ12 6.3 10 3200 60-110 107-212 110 270 155 140 190 0.5±23 50 36
JMIIJ13 8 12.5 2850 60-110 107-212 115 300 162 165 200 0.6±27 66 45
JMIIJ14 10 16 2700 70-125 107-212 125 320 176 165 220 0.6±27 78 55
JMIIJ15 12.5 20 2450 75-130 107-252 140 350 186 165 240 0.7±32 110 75
JMIIJ16 16 25 2300 80-140 132-252 145 370 203 219 250 0.7±32 125 85
JMIIJ17 20 31.5 2150 90-160 132-302 165 400 230 219 290 0.7±32 160 115
JMIIJ18 25 40 1950 100-170 167-302 175 440 245 219 300 0.9±38 220 150
JMIIJ19 31.5 50 1850 100-180 167-302 185 460 260 267 320 0.9±38 245 170
JMIIJ20 35.5 56 1800 120-200 167-352 200 480 280 267 350 0.9±38 275 200
JMIIJ21 40 63 1700 120-200 167-352 210 500 295 267 370 0.9±38 320 230
JMIIJ22 50 80 1600 140-220 202-352 220 540 310 299 380 1±44 400 275
JMIIJ23 63 100 1450 140-240 202-410 240 600 335 356 410 50±1.2 560 380
JMIIJ24 80 125 1400 160-250 242-410 255 620 350 356 440 50±1.2 620 410
JMIIJ25 90 140 1300 180-280 242-470 275 660 385 356 480 50±1.2 740 510
JMIIJ26 112 180 1200 190-300 242-270 295 720 410 406 510 1.4±60 970 620
JMIIJ27 140 200 1150 220-320 282-470 300 740 420 406 520 1.4±60 1050 680
JMIIJ28 160 224 1100 240-300 330-470 320 770 450 457 560 1.4±60 1200 780
