کوپلینگ دیافراگمی انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | کوپلینگ تک دیافراگمی |

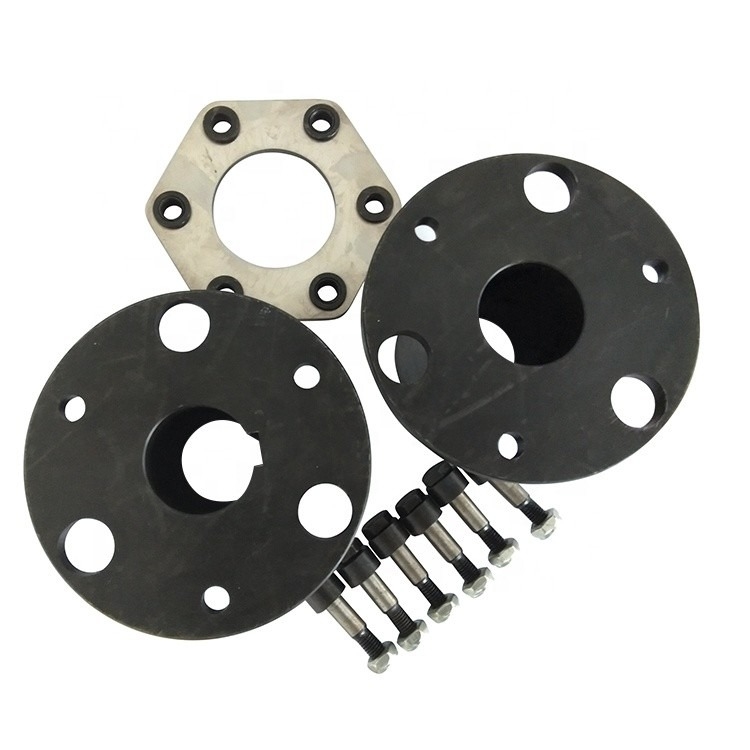

کوپلینگ دیافراگمی از چند گروه دیافراگم (ورق های فولادی ضد زنگ) تشکیل شده است که به طور متناوب توسط پیچ و مهره به دو نیمه کوپلینگ متصل می شوند.هر گروه از دیافراگم ها از روی هم قرار دادن چندین قطعه تشکیل می شود.تکه.کوپلینگ دیافراگمی جابجایی نسبی دو شفت که توسط تغییر شکل الاستیک دیافراگم به هم متصل شده اند را جبران می کند.این یک کوپلینگ انعطاف پذیر با کارایی بالا با عناصر فلزی قوی است.نیازی به روغن کاری ندارد.دارای ساختار فشرده، استحکام بالا و عمر طولانی است.، بدون شکاف چرخشی، تحت تأثیر دما و آلودگی روغن قرار نمی گیرد، دارای ویژگی های مقاومت اسیدی، مقاومت قلیایی و ضد خوردگی است و برای انتقال محور در دمای بالا، سرعت بالا و شرایط کاری متوسط خورنده مناسب است.
کوپلینگ دیافراگمی می تواند جابجایی های محوری، شعاعی و زاویه ای بین موتور اصلی و موتور محرک را به دلیل خطاهای ساخت، خطاهای نصب، تغییر شکل تحمل بار و تأثیر تغییرات افزایش دما جبران کند.کوپلینگ دیافراگمی یک جفت انعطاف پذیر از عنصر الاستیک فلزی است.این دیافراگم به دیافراگم جفت فلزی برای اتصال موتورهای اصلی و فرعی برای انتقال گشتاور متکی است.دارای مزایای کاهش ارتعاش الاستیک، بدون سر و صدا و بدون روانکاری است.محصولات ایده آل برای کوپلینگ و کوپلینگ عمومی.
|
انتقال نیرو |
0.1 - 70 مگاوات |
|
سرعت ها |
تا 80000 دور در دقیقه |
|
گشتاور |
تا 1500000 نیوتن متر |
|
مدل های طراحی |
تک دیافراگم دو دیافراگم |
|
نوع اتصال |
هاب داخلی مرکز بیرونی فلنج |
|
اتصال دیافراگم به آستین |
پیچ شده |
| اندازه | گشتاور | حداکثر گشتاور | سرعت | منفذ | طول | دی | پیچ - پیچیدن | تی | اینرسی | متر | |||
| Tn | Tmax | [n] | د | سی | من | / کیلوگرم ≈ | |||||||
| /N·m | /N·m | /r·min | (H7) | نوع Y | J، J1، | L توصیه می شود | /N·m·rad-1 | kg·m2 ≈ | |||||
| نوع Z | |||||||||||||
| L | L | L1 | |||||||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J1 27 Z1 20 | 35 | 90 | 1 × 104 | 8.8 | 0.0007 | 1 |
| 16، 18، 19 | 42 | 30 | |||||||||||
| 20، 22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18، 19 | 42 | - | 30 | 45 | 100 | 1.4 × 104 | 9.5 | 0.001 | 1.3 |
| 20، 22، 24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20، 22، 24 | 52 | - | 38 | 50 | 120 | 1.87 × 104 | 11 | 0.0024 | 2.3 |
| 25، 28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | - | 38 | 55 | 130 | 3.12 × 104 | 12.5 | 0.0037 | 3.3 |
| 25، 28 | 62 | 44 | |||||||||||
| 30، 32، 35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | - | 44 | 60 | 150 | 4.32 × 104 | 14 | 0.0083 | 5.3 |
| 30-32-35 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32، 35، 38 | 82 | 82 | 60 | 65 | 170 | 6.88 × 104 | 15.5 | 0.0159 | 8.7 |
| 40، 42، 45 | 112 | - | 84 | ||||||||||
| ، 48، 50 | |||||||||||||
| JMI7 | 630 | 1800 | 3000 | 40، 42 | 112 | 112 | 84 | 70 | 210 | 10.35 × 104 | 19 | 0.0432 | 14.3 |
| 45، 45، 50 | - | ||||||||||||
| ، 55، 56 | |||||||||||||
| 60 | 142 | 107 | |||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45، 48 | 112 | 112 | 84 | 80 | 240 | 16.11 × 104 | 22.5 | 0.0879 | 22 |
| 50، 55، 56 | - | ||||||||||||
| 60-63-65 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55، 56 | 112 | 112 | 84 | 85 | 260 | 26.17 × 104 | 24 | 0.1415 | 29 |
| 60، 63، 65 | 142 | - | 107 | ||||||||||
| ، 70، 71، 75 | |||||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63، 65، 70 | 142 | 142 | 107 | 90 | 280 | 7.88 × 104 | 17 | 0.2974 | 52 |
| ، 71 ، 75 | |||||||||||||
| 80-85-90 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 10.49 × 104 | 19.5 | 0.4782 | 69 |
| 80-85-90 | 172 | - | 132 | ||||||||||
| 100، 110 | 212 | 167 | |||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90، 95 | 172 | - | 132 | 120 | 340 | 14.07 × 104 | 23 | 0.8067 | 94 |
| 100، 110 | 212 | 167 | |||||||||||
| ، 120، 125 | |||||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100، 110 | 212 | - | 167 | 135 | 380 | 19.23 × 104 | 28 | 1.7053 | 128 |
| ، 120، 125 | |||||||||||||
| 130، 140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120، 125 | 212 | - | 167 | 150 | 420 | 30.01 × 104 | 31 | 2.6832 | 184 |
| 130، 140، 150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140، 150 | 252 | - | 202 | 180 | 480 | 47.46 × 104 | 37.5 | 4.8015 | 263 |
| 160، 170، 180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160، 170، 180 | 302 | - | 242 | 200 | 560 | 68.09 × 104 | 41 | 9.4118 | 384 |
| 190، 200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190، 200، 220 | 352 | - | 282 | 220 | 630 | 101.3 × 104 | 47 | 18.3753 | 561 |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | - | 282 | 250 | 710 | 161.4 × 104 | 54.5 | 28.2033 | 723 |
| 240، 250، 260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 700 | 250، 260 | 410 | - | 330 | 280 | 800 | 79.3 × 104 | 48 | 66.5813 | 1267 |
| 280,300,320 | 470 | 380 | |||||||||||
