کوپلینگ دیافراگمی انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | دیسک دوبل |

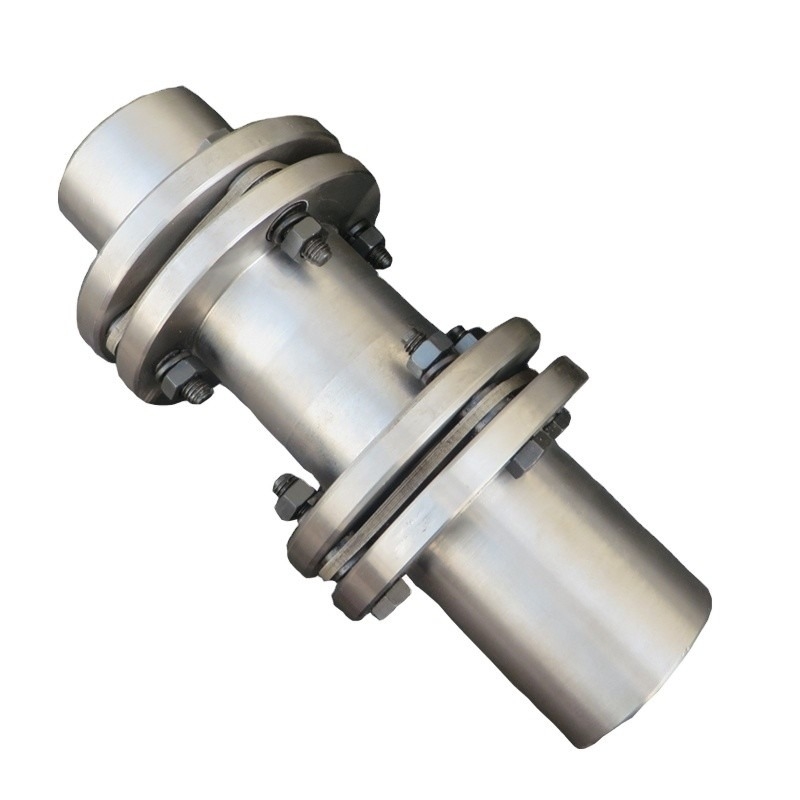

معرفی کوپلینگ دیافراگمی الاستیک دو کلید JMIJ
جفت دیافراگمی الاستیک دو کلید JMIJ قابلیت ناهماهنگی دو محور را جبران می کند.در مقایسه با کوپلینگ دنده، جابجایی زاویه ای را می توان دو برابر کرد.جابجایی شعاعی دارای نیروی واکنش کوچک و انعطاف پذیری زیاد است که امکان جابجایی محوری، شعاعی و زاویه ای خاص را فراهم می کند.کوپلینگ دیافراگمی الاستیک دو کلید JMIJ با کوپلینگ دیافراگمی رایج متفاوت است.آنها نه تنها شفت میانی را متصل می کنند، فاصله انتقال را افزایش می دهند، بلکه دارای دو دیافراگم برای افزایش مقدار جبران انعطاف پذیری هستند، بنابراین به آنها کوپلینگ دیافراگمی دوگانه نیز می گویند.
جفت دیافراگمی الاستیک دو کلید JMIJ می تواند سرعت، عملکرد بدون تفاوت چرخش را به دقت انتقال دهد و می تواند برای انتقال مکانیکی دقیق استفاده شود.راندمان انتقال تا 99.86٪ در گیربکس، به ویژه برای انتقال قدرت با سرعت متوسط و بالا است.از نظر ساختار ساده، وزن سبک، حجم کم و در مونتاژ و جداسازی راحت است.لازم نیست دستگاه را برای نصب بدون روغن کاری جابجا کنید.در شرایط شوک و لرزش می تواند با خیال راحت حرکت کند.دارای جذب شوک آشکار، بدون سر و صدا، بدون سایش و پارگی است.
| تایپ کنید | گشتاور اسمی Tn |
حداکثر گشتاور Tmax |
حداکثر سرعت nپ |
قطر سوراخ د |
طول سوراخ | دی | تی | سفتی پیچشی سی |
جرم | اینرسی چرخشی | |||
| نوع Y | جی، جی1,Z,Z1نوع | L (توصیه می شود) | |||||||||||
| L | L | L1 | |||||||||||
| N·m | N·m | r·min-1 | میلی متر | N·m/rad | کیلوگرم | کیلوگرم · متر2 | |||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | جی127 ز120 |
35 | 90 | 8.8 | 1×104 | 1 | 0.0007 |
| 16،18،19 | 42 | 30 | |||||||||||
| 20،22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18،19 | 42 | 30 | 45 | 100 | 9.5 | 1.4×104 | 2.3 | 0.001 | |
| 20،22،24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20،22،24 | 52 | - | 38 | 50 | 120 | 11 | 1.87×104 | 2.3 | 0.0024 |
| 25،28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | 38 | 55 | 130 | 12.5 | 3.12×104 | 3.3 | 0.0024 | |
| 25،28 | 62 | 44 | |||||||||||
| 30،32،35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | 44 | 60 | 150 | 14 | 4.32×104 | 5.3 | 0.0083 | |
| 30،32،35،38 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32,35,38 | 82 | 82 | 60 | 65 | 170 | 15.5 | 6.88×104 | 8.7 | 0.0159 |
| 40,42,45,48, 50 |
112 | 112 | 84 | ||||||||||
| JMI7 | 630 | 1800 | 3000 | 40,42,45,48, 50,55,56 |
112 | 112 | 84 | 70 | 210 | 19 | 10.35×104 | 14.3 | 0.0432 |
| 60 | 142 | - | 107 | ||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45,48,50,55, 56 |
112 | 112 | 84 | 80 | 240 | 22.5 | 16.11×104 | 22 | 0.0879 |
| 60,63,65,70 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55,56 | 112 | 84 | 85 | 260 | 24 | 26.17×104 | 29 | 0.1415 | |
| 60,63,70,71, 75 |
142 | 107 | |||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63,65,70,71,75 | 142 | 142 | 107 | 90 | 280 | 17 | 7.88×104 | 52 | 0.2974 |
| 80,85,90,95 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 19.5 | 10.49×104 | 69 | 0.4782 |
| 80,85,90,95 | 172 | 172 | 132 | ||||||||||
| 100,110 | 212 | - | 167 | ||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90,95 | 172 | 132 | 120 | 340 | 23 | 14.07×104 | 94 | 0.8067 | |
| 100,110,120,125 | 212 | 167 | |||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100,110,120,125 | 212 | 167 | 135 | 380 | 28 | 19.2×104 | 128 | 1.7053 | |
| 130,140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120,125 | 212 | - | 167 | 150 | 420 | 31 | 30.0×104 | 184 | 2.6832 |
| 130,140,150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140,150 | 252 | 202 | 180 | 480 | 37.5 | 47.46×104 | 262 | 4.8015 | |
| 160,170,180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160,170,180 | 302 | 242 | 200 | 560 | 41 | 48.09×104 | 384 | 9.4118 | |
| 190200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190,200,220 | 352 | 282 | 220 | 630 | 47 | 10.13×104 | 561 | 18.3753 | |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | 282 | 250 | 710 | 54.5 | 16.14×104 | 723 | 28.2033 | |
| 240,250,260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 710 | 250,260 | 410 | 330 | 280 | 800 | 48 | 79.8×104 | 1267 | 66.5813 | |
|
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد، طبق مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
