کوپلینگ دیافراگمی انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |

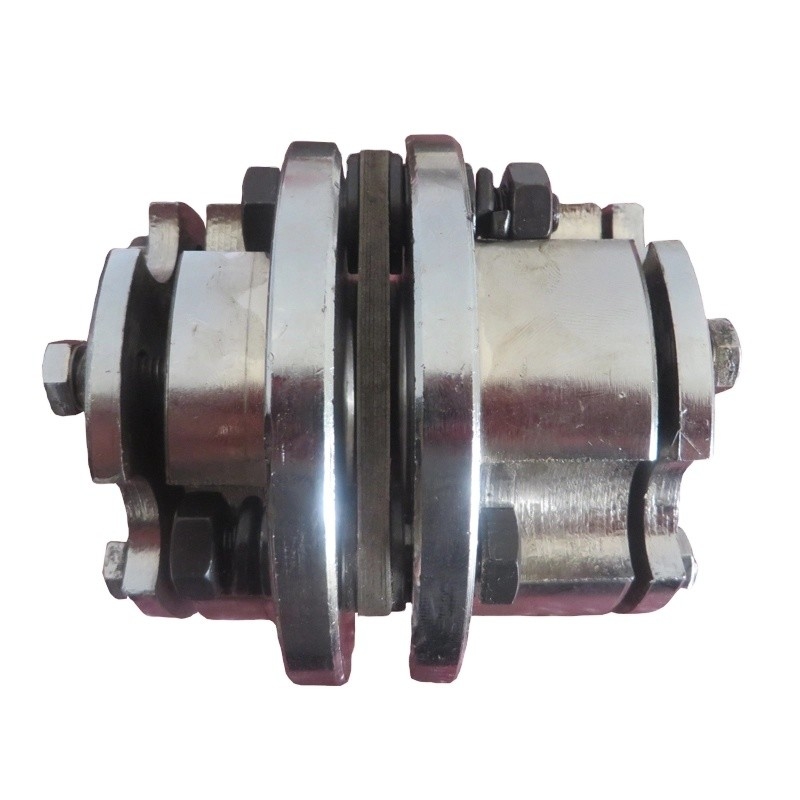

معرفی کوپلینگ دیافراگمی تک دیسکی DJM با دستگاه قفل
کوپلینگ دیافراگم تک دیسکی با دستگاه قفل DJM جابجایی نسبی دو محور را از طریق تغییر شکل الاستیک دیافراگم جبران می کند و دیافراگم به نوع شاتون و نوع انتگرال تقسیم می شود.این سازه از چند گروه پیچ که با پیچ و مهره و دو نیم کوپلینگ در هم قفل شده اند تشکیل شده است.کوپلینگ دیافراگم تک دیسکی DJM با دستگاه قفل کننده توسط آستین مخروطی اضافی و شفت انتقال متصل می شود، بنابراین به آن کوپلینگ دیافراگمی الاستیک مخروطی نیز می گویند.
دیافراگم تک دیافراگمی DJM با دستگاه قفل دیافراگم به دو شکل دیافراگم تک و دو دیافراگمی تقسیم می شود، همچنین به عنوان "کوپلینگ تک دیافراگمی ZDJM" شناخته می شود که با ساختار ساده و هزینه کم آن مشخص می شود.دیافراگم دوگانه به نام ویژگی های جفت دیافراگم دوگانه ZSJM بزرگ است و مقدار جبران فاصله انتقال انعطاف پذیر زیاد است.
ویژگی های اصلی کوپلینگ دیافراگم تک دیسکی DJM با دستگاه قفل
1. ساختار ساده و وزن سبک است.
2. آیا تعمیر و نگهداری نیاز ندارد، چشم غیر مسلح می تواند شکست را بررسی کند.
3. گریز از مرکز محدوده مجاز زیادی دارد و می تواند به صورت انعطاف پذیر در سیستم های انتقال مختلف اعمال شود.
4. آسان برای جدا کردن و اهمیت مونتاژ بالا.
|
| اندازه | اسمی | سرعت | ابعاد اصلی | ملت rnmn مجاز | ممان اینرسی | وزن | ||||||
| گشتاور | dmax | دی | آ | ب | L | جی | محوری | زاویه ای | کیلوگرم | |||
| نیوتن متر | r/min | میلی متر | میلی متر | (°) | کیلوگرم.متر مربع | |||||||
| DJMOO | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | 0.8 ± | 1 | 1.74 | 0.14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | 0.8 ± | 1 | 8 | 0.6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ± 1.0 | 1 | 24 | 1.1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | 1.2 ± | 1 | 48 | 1.7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34 بعدی | 79.2 | 20 | 1.4 ± | 1 | 80 | 2.5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | 1.6 ± | 45 | 224 | 4.3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | 1.8 ± | 45 | 440 | 6.9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ± 2.0 | 45 | 1080 | 11.3 |
| DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | 2.2 ± | 45 | 3380 | 16.7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21.6 | 77 | 175.6 | 22 | 2.4 ± | 45 | 3520 | 22.7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | 2.6 ± | 45 | 7200 | 35.4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | 2.8 ± | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273.5 | 1.8 ± | 45 | 14400 | 57.2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ± 2.0 | 30 | 22200 | 77.3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | ± 2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ± 2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 457^ | 2.2 ± | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 479.5 | 2.2 ± | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | 2.4 ± | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | 2.4 ± | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | 2.5± | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | 2.7 ± | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698.5 | 2.8 ± | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 731S | ± 3.0 | 30 | 1070400 | 791 | |
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد، طبق مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
