کوپلینگ فک انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | L095 |

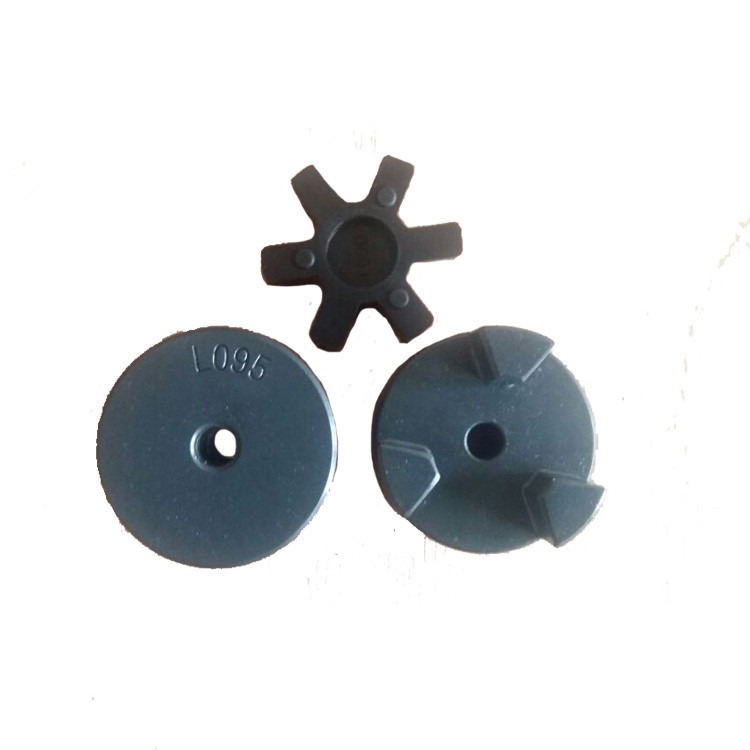

درج فک L095 کوپلینگ شفت لاستیکی فک موتور عنکبوتی انعطاف پذیر
ویژگی های کوپلینگ فک خمیده L:
از یک کوپلینگ انعطاف پذیر برای نصب مستقیم موتور خود به پمپ استفاده کنید.درج‌های لاستیکی مصنوعی مقاوم در برابر روغن بین نیمه‌های کوپلینگ برای ایجاد یک درایو بالشتکی برابر استفاده می‌شوند.هنگام سفارش، یک طرف را متناسب با موتور و طرف دیگر را متناسب با دیافراگم محور پمپ بگیرید.برای جفت شدن کامل دو نیمه به اضافه درج سفارش دهید.هنگام نصب، به انتهای شفت پمپ خود نکوبید.
استاندارد Lovejoyنوع L پارامترهای جفت عنکبوت فکی وداده ها :
| اندازه | تایپ کنید | سوراخ استاندارد | متریک حفره | اینچ حفره | ابعاد | تورگ | سرعت چرخش دور در دقیقه | کیلوگرم جرم | ||||||
| حداقل | حداکثر | حداقل | حداکثر | آ | ب | سی | دی | E | مورد نیاز استنیوتن متر | |||||
| L035 | 1 | 3 | 3 | 8 | 1/8 اینچ | 3/8 اینچ | 16 | 20.2 | 7.8 | 6.6 | - | 0.5 | 30.000 | 0.03 |
| L050 | 1 | 6 | 5 | 15 | 3/16" | 5/8 اینچ | 28 | 43 | 12 | 15.6 | - | 3 | 17000 | 0.13 |
| L070 | 1 | 9 | 7 | 19 | 3/16" | 3/4" | 35 | 50.7 | 12.7 | 19 | - | 5 | 13000 | 0.24 |
| L075 | 1 | 9 | 9 | 25 | 3/16" | 1" | 45 | 55 | 12.7 | 21 | - | 10 | 10000 | 0.40 |
| L090 | 1 | 9 | 9 | 28 | 3/16" | 1 1/8 اینچ | 54 | 55 | 12.7 | 21 | - | 16 | 9000 | 0.68 |
| L095 | 1 | 9 | 9 | 28 | 3/8 اینچ | 1 1/8 اینچ | 54 | 64 | 12.7 | 25.5 | - | 22 | 9000 | 0.71 |
| L099 | 1 | 12 | 12 | 35 | 7/16" | 1 3/8 اینچ | 65 | 72.5 | 19 | 27 | - | 45 | 7000 | 1.22 |
| L100 | 1 | 12 | 12 | 35 | 7/16" | 1 3/8 اینچ | 65 | 88.5 | 19 | 35 | - | 50 | 7000 | 1.40 |
| L110 | 1 | 15 | 15 | 48 | 1/2" | 1 7/8 اینچ | 84 | 108 | 22 | 43 | - | 90 | 5000 | 3.00 |
| L150 | 1 | 15 | 15 | 48 | 5/8 اینچ | 1 7/8 اینچ | 96 | 115.4 | 25.4 | 45 | - | 150 | 5000 | 5.00 |
| L190 | 2 | 19 | 19 | 55 | 5/8 اینچ | 2 1/4 اینچ | 115 | 133.4 | 25.4 | 54 | 102 | 200 | 4.200 | 7.60 |
| L225 | 2 | 19 | 19 | 65 | 3/4" | 2 5/8 اینچ | 127 | 153.4 | 26.4 | 64 | 108 | 300 | 4.200 | 9.00 |
