کوپلینگ دیافراگمی انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
با توجه به گشتاور محاسبه شده Tc، گشتاور اسمی مشابه Tn را می توان از سری استاندارد انتخاب کرد و انتخاب باید Tn≥Tc را برآورده کند.مدل (مشخصات) کوپلینگ دیافراگم الاستیک قبلاً انتخاب شده است و سرعت چرخش مجاز [n]، بعد شعاعی بزرگ D و بعد محوری L0 کوپلینگ دیافراگم الاستیک را می توان از استاندارد پیدا کرد که می تواند برآورده کند. سرعت کوپلینگ قطعه دیافراگم الاستیک n≤[n].
توان دستگاه قدرت در سیستم انتقال باید بیشتر از توان مورد نیاز دستگاه قطعه کار باشد.با توجه به قدرت و سرعت دستگاه قدرت، گشتاور کوتاه نظری T انتهای پرسرعت متصل به دستگاه قدرت را می توان محاسبه کرد.با توجه به ضریب شرط I K و سایر ضرایب مرتبط، گشتاور محاسبه شده Tc کوپلینگ دیافراگم الاستیک را می توان محاسبه کرد.جفت دیافراگمی الاستیک T با n نسبت معکوس دارد، بنابراین انتهای کم سرعت T از انتهای سرعت بالا T بیشتر است.

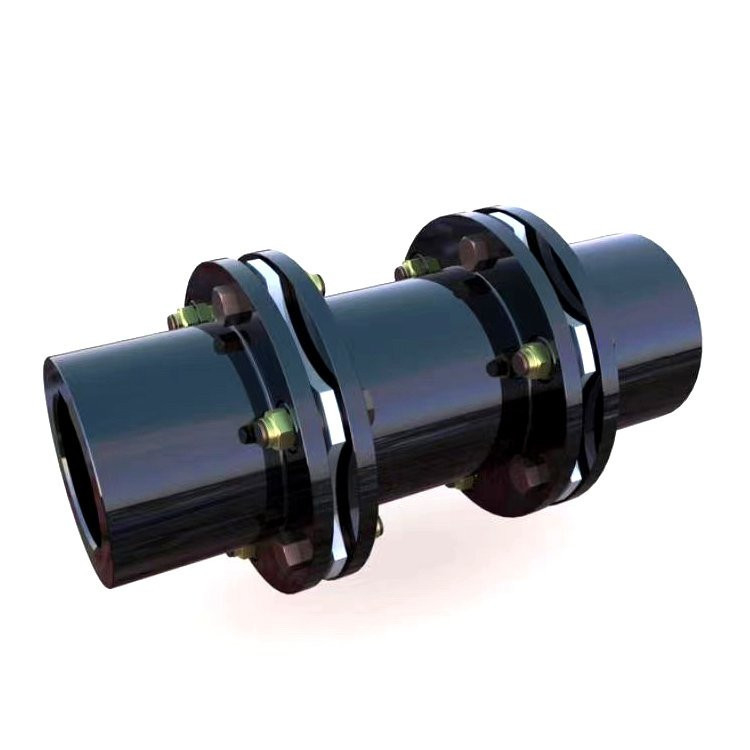

جفت دیافراگم انعطاف پذیر دو دیسکی با کیفیت بالا JMIIJ عدم تراز دو محور، جابجایی شعاعی قوی، انعطاف پذیری کوچک و جابجایی محوری بزرگ را جبران می کند و امکان جابجایی محوری، شعاعی و زاویه ای را فراهم می کند.کوپلینگ دیافراگمی انعطاف پذیر دو دیسکی با کیفیت بالا JMIIJ با کوپلینگ های دیافراگمی رایج متفاوت است.آنها نه تنها شفت میانی را متصل می کنند، فاصله انتقال را افزایش می دهند، بلکه دارای دو دیافراگم برای افزایش مقدار جبران انعطاف پذیری هستند، بنابراین به آنها کوپلینگ دیافراگمی دوگانه نیز می گویند.
جفت دیافراگمی انعطاف پذیر دو دیسکی با کیفیت بالا JMIIJ می تواند سرعت، عملکرد بدون تفاوت چرخش را با دقت انتقال دهد و می تواند برای انتقال مکانیکی دقیق استفاده شود.راندمان انتقال تا 99.86٪ در گیربکس، به ویژه برای انتقال قدرت با سرعت متوسط و بالا است.از نظر ساختار ساده، وزن سبک، حجم کم و در مونتاژ و جداسازی راحت است.لازم نیست دستگاه را برای نصب بدون روغن کاری جابجا کنید.سازگار با دمای بالا (-80+300) و محیط بد کار، و می تواند با خیال راحت تحت شرایط شوک و لرزش کار کند.دارای جذب شوک آشکار، بدون سر و صدا، بدون سایش و پارگی است.
مواد موجود | فولاد ضد زنگ: SS201، SS301، SS303، SS304، SS316، SS416 و غیره 35CrMo 40CrMo42 CrMo فولاد: فولاد نرم، فولاد کربن، 4140، 4340، Q235، Q345B، 20#، 45# آلومینیوم: AL6061، Al6063، AL6082، AL7075، AL5052، A380 و غیره آهن: A36، 45#، 1213، 12L14، 1215 و غیره. پلاستیک: ABS، PC، PE، POM، Delrin، نایلون، PP، PEI، Peek یا طبق نیاز مشتری |
تراش CNC | φ0.5 - φ300 * 750 میلی متر، +/-0.005 میلی متر |
فرز CNC | 510 * 1020 * 500 میلی متر (حداکثر)، +/-0.001 میلی متر-+/-0.005 میلی متر |
پایان سطح | آلومینیوم: آنودایز شفاف، آنودایز رنگی، آنودایز سندبلاست، فیلم شیمیایی، برس زدن، پولیش، کرومینگ. فولاد ضد زنگ: پولیش، غیرفعال، سندبلاست، حکاکی لیزری. فولاد: روکش روی، اکسید سیاه، آبکاری نیکل، آبکاری کروم، کربن دار، عملیات حرارتی، پودر پوشش داده شده. پلاستیک: رنگ آمیزی، آبکاری کروم، پرداخت، سندبلاست، حکاکی لیزری. |
فرمت طراحی | IGS، STP، X_T، DXF، DWG، Pro/E، PDF |
ابزار آزمایش | ابزار اندازه گیری، پروژکتور، CMM، ارتفاع سنج، میکرومتر، گیج های نخ، کولیس، پین گیج و غیره |
|
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
