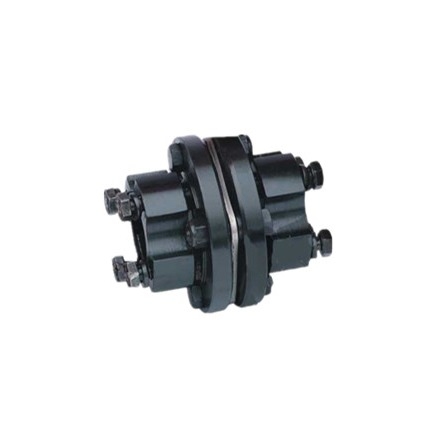

کوپلینگ دیافراگمی انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
کوپلینگ دیافراگمی چیست؟چندین گروه از دیافراگم ها (ورق های فولادی ضد زنگ) با پیچ و مهره به طور مبهم با دو نیمه کوپلینگ متصل می شوند.هر گروه از دیافراگم ها از روی هم قرار دادن چندین قطعه تشکیل می شود.دیافراگم ها به نوع شاتون و نوع کامل با اشکال مختلف تقسیم می شوند.کوپلینگ دیافراگمی جابجایی نسبی دو شفت که توسط تغییر شکل الاستیک دیافراگم به هم متصل شده اند را جبران می کند.این یک کوپلینگ انعطاف پذیر با کارایی بالا با عناصر فلزی قوی است.نیازی به روغن کاری ندارد.دارای ساختار فشرده، استحکام بالا و عمر طولانی است.، بدون شکاف چرخشی، تحت تأثیر دما و آلودگی روغن قرار نمی گیرد، دارای ویژگی های مقاومت اسیدی، مقاومت قلیایی و ضد خوردگی است و برای انتقال محور در دمای بالا، سرعت بالا و شرایط کاری متوسط خورنده مناسب است.
کوپلینگ دیافراگمی می تواند جابجایی های محوری، شعاعی و زاویه ای بین موتور اصلی و موتور محرک را به دلیل خطاهای ساخت، خطاهای نصب، تغییر شکل تحمل بار و تأثیر تغییرات افزایش دما جبران کند.کوپلینگ دیافراگمی یک جفت انعطاف پذیر از عنصر الاستیک فلزی است.این دیافراگم به دیافراگم جفت فلزی برای اتصال موتورهای اصلی و فرعی برای انتقال گشتاور متکی است.دارای مزایای کاهش ارتعاش الاستیک، بدون سر و صدا و بدون روانکاری است.محصولات ایده آل برای کوپلینگ و کوپلینگ عمومی
|
| اندازه | اسمی | سرعت | ابعاد اصلی | ملت rnmn مجاز | ممان اینرسی | وزن | ||||||
| گشتاور | dmax | دی | آ | ب | L | جی | محوری | زاویه ای | کیلوگرم | |||
| نیوتن متر | r/min | میلی متر | میلی متر | (°) | کیلوگرم.متر مربع | |||||||
| DJMOO | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | 0.8 ± | 1 | 1.74 | 0.14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | 0.8 ± | 1 | 8 | 0.6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ± 1.0 | 1 | 24 | 1.1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | 1.2 ± | 1 | 48 | 1.7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34 بعدی | 79.2 | 20 | 1.4 ± | 1 | 80 | 2.5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | 1.6 ± | 45 | 224 | 4.3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | 1.8 ± | 45 | 440 | 6.9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ± 2.0 | 45 | 1080 | 11.3 |
| DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | 2.2 ± | 45 | 3380 | 16.7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21.6 | 77 | 175.6 | 22 | 2.4 ± | 45 | 3520 | 22.7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | 2.6 ± | 45 | 7200 | 35.4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | 2.8 ± | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273.5 | 1.8 ± | 45 | 14400 | 57.2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ± 2.0 | 30 | 22200 | 77.3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | ± 2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ± 2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 457^ | 2.2 ± | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 479.5 | 2.2 ± | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | 2.4 ± | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | 2.4 ± | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | 2.5± | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | 2.7 ± | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698.5 | 2.8 ± | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 731S | ± 3.0 | 30 | 1070400 | 791 | |
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد، طبق مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
