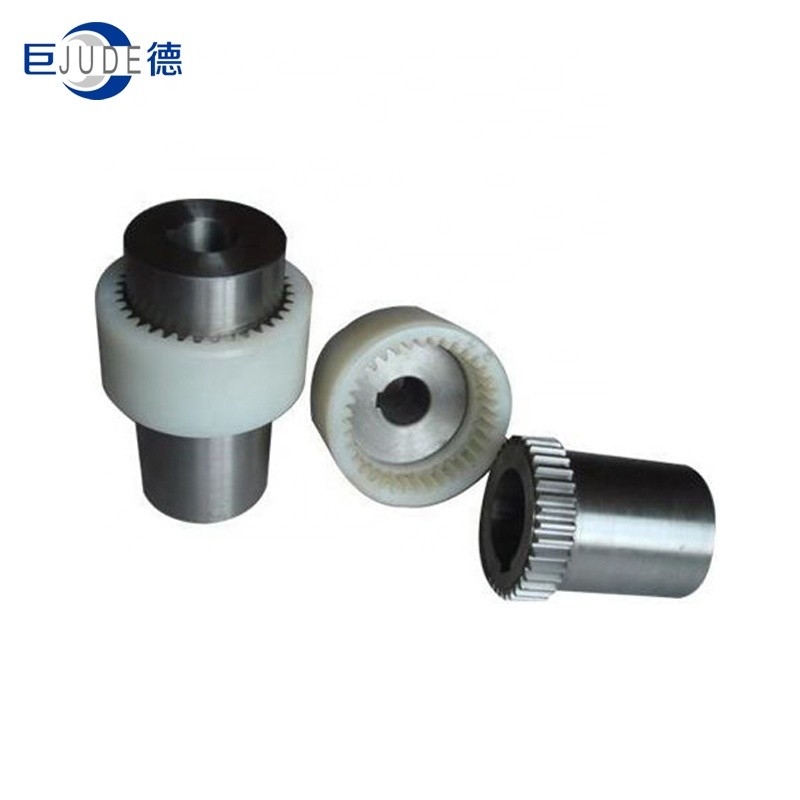

آستین نایلون کوپلینگ چرخ دنده دندانه های خمیده:
1. کوپلینگ دندانه خمیده دو بخش
2. به طور گسترده در mechani های مختلف استفاده می شودجal & میدان های هیدرولیک
3. ترکیب فولاد نایلون، بدون تعمیر و نگهداری
4. انحراف محوری، شعاعی و زاویه ای را جبران کنید.
5. مونتاژ اتصال محوری راحت
6. محصول نهایی'تحمل سوراخ با ISO H7، تحمل عرض کلید مطابقت دارد
مطابق با DIN6885/1 JS9 است.
7. برای ابعاد نصب لطفا به جدول زیر مراجعه کنید.
8. می تواند جایگزین برای کوپلینگ KTR Bowex نوع M باشد.
اندازه | گشتاور نامی Tn N • m | حداکثر سرعت دور در دقیقه | اندازه اصلی | سوراخ DIA d | طول L | اینرسی چرخشی kg.m2 | وزن (کیلوگرم | ||||||
دی | D1 | ب | اس | ||||||||||
تایپ میکنم | نوع دوم | تایپ میکنم | نوع دوم | ||||||||||
TGL1 | M14 | 10 | 10000 | 40 | - | 25 | 38 | - | 4 | 6-14 | 16-27 | 0.264 | 0.2 |
TGL2 | M19 | 16 | 9000 | 48 | - | 32 | 38 | - | 4 | 8-19 | 20-30 | 0.64 | 0.278 |
TGL3 | M24 | 31.5 | 8500 | 56 | 58 | 36 | 42 | 52 | 4 | 10-24 | 22-38 | 1.541 | 0.533 |
TGL4 | M28 | 45 | 8000 | 66 | 70 | 45 | 46 | 56 | 4 | 12-28 | 27-44 | 3.98 | 0.869 |
TGL6 | M32 | 63 | 7500 | 75 | 85 | 50 | 48 | 58 | 4 | 14-32 | 27-60 | 8.8 | 1.52 |
TGL6 | M38 | 80 | 6700 | 82 | 90 | 58 | 48 | 58 | 4 | 16-38 | 30-60 | 14.64 | 2.15 |
TGL7 | M42 | 100 | 6000 | 92 | 100 | 65 | 50 | 60 | 4 | 20-42 | 38-84 | 27.24 | 3.14 |
TGL8 | M48 | 140 | 5600 | 100 | 100 | 72 | 50 | 60 | 4 | 22-48 | 38-84 | 38.64 | 4.18 |
TGL9 | M65 | 355 | 4000 | 140 | 140 | 96 | 72 | 85 | 4 | 25-70 | 44-107 | 165.5 | 8.51 |
TGL10 | M80 | 710 | 3150 | 175 | 175 | 128 | 95 | 95 | 6 | 30-85 | 60-132 | 534.6 | 17.1 |
TGL11 | M100 | 1250 | 3000 | 210 | 210 | 165 | 102 | 102 | 8 | 40-110 | 84-167 | 1660 | 34.56 |
TGL12 | M125 | 2500 | 2120 | 270 | 270 | 192 | 135 | 135 | 10 | 50-125 | 84-167 | 4731 | 66.86 |
