کوپلینگ دنده انعطاف پذیر
>
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | NL2 |

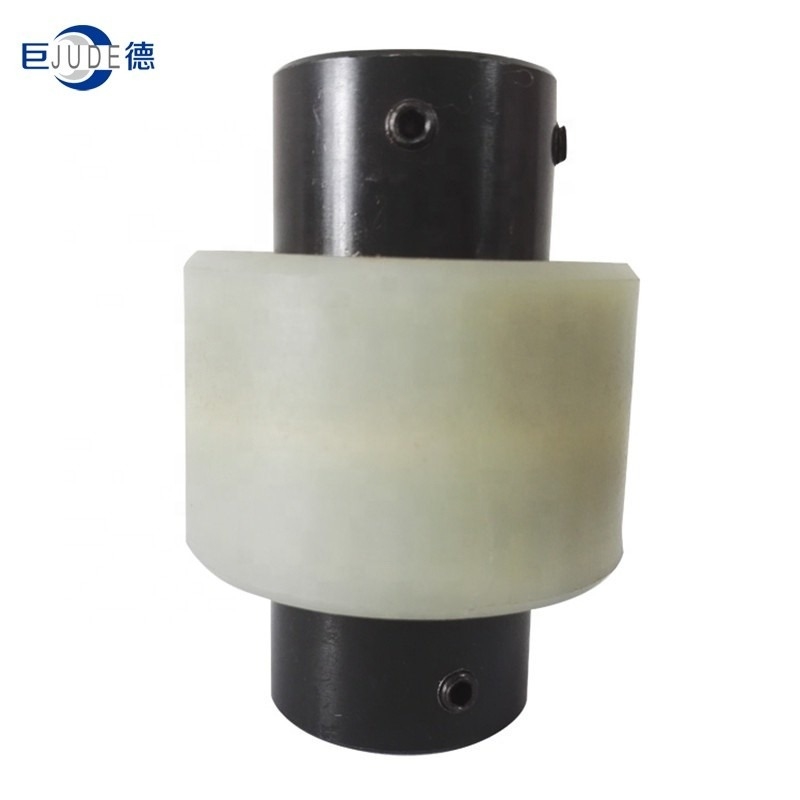

کوپلینگ چرخ دنده آستین نایلونی NL برای محور محرک انعطاف پذیر و جابجایی شعاعی محوری و جابجایی زاویه بزرگ، کوپلینگ دنده درام متعلق به کوپلینگ انعطاف پذیر، با قابلیت جبران شعاعی، محوری و زاویه ای و انحراف محور است و دارای مزایای ساختار ساده، تعمیر و نگهداری راحت است. ، نصب آسان، سر و صدای کم، کاهش قدرت انتقال کوچک، عمر طولانی و غیره.
دندان های خارجی کوپلینگ دندانه دار به دو دسته تقسیم می شوند: دندان های مستقیم و دندان های طبلی.کوپلینگ‌های چرخ دنده درام می‌توانند جابجایی زاویه‌ای بزرگ‌تری (نسبت به کوپلینگ دندانه مستقیم) ایجاد کنند، که می‌تواند شرایط تماس دندان‌ها را بهبود بخشد، توانایی انتقال گشتاور را افزایش داده و عمر مفید را افزایش دهد.کوپلینگ دنده درام NL دارای اندازه شعاعی کوچک و ظرفیت بار بزرگ است.معمولاً برای انتقال شفت در شرایط سرعت کم و بار سنگین استفاده می شود.کوپلینگ درام نوع NL با دقت بالا و تعادل دینامیکی می تواند برای انتقال با سرعت بالا مانند انتقال شفت توربین گاز استفاده شود.
| اندازه | گشتاور Tn نیوتن متر | سرعت n (r/min) | ابعاد اصلی (میلی متر) | حداکثر انحراف | اینرسی کیلوگرم * متر مربع | وزن (کیلوگرم | ||||||
| DIA | طول | دی | اس | L3 | محوری (میلی متر) | شعاعی (میلی متر) | زاویهα° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | 0.3 ± | 1 درجه | 0.25 | 0.85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ± 0.4 | 0.92 | 1.7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2.6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8.69 | 3.6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2 درجه | 14.28 | 5.5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18.34 | 6.8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | 0.6± | 56.5 | 9.8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98.55 | 26.5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | 0.7 ± | 370.5 | 37.6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156.8 | 55 | |||
| 212 | ||||||||||||
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
