کوپلینگ دنده انعطاف پذیر
>
|
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | GCLD |

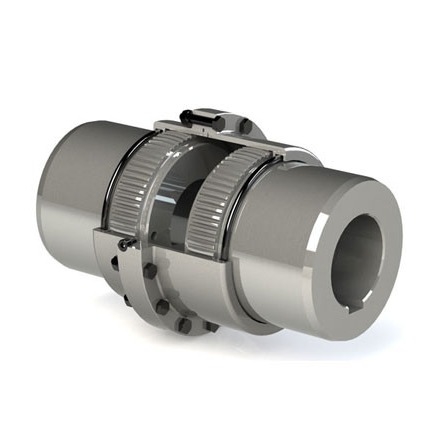

کوپلینگ های چرخ دنده برای انتقال گشتاور بین دو شفت که خطی نیستند طراحی شده اند.آنها معمولاً از دو اتصال انعطاف پذیر تشکیل شده اند - یکی ثابت به هر شفت - که توسط یک دوک یا شفت سوم به هم متصل می شوند.کوپلینگ دنده موتور محرک را به گیربکس در مکانیزم های بالابر متصل می کند، اما همچنین می تواند گیربکس را مستقیماً با استفاده از نیمه فلنجی به درام های سیم سیم کوچکتر متصل کند.
از نظر طراحی، کوپلینگ‌های چرخ دنده، گشتاور را از طریق توپی‌هایی با دندانه‌های دنده تاج‌دار منتقل می‌کنند که با دندانه‌های چرخ دنده مستقیم آستین‌ها مشبک دائمی هستند - طراحی که بالاترین انتقال گشتاور را برای کوچک‌ترین اندازه فراهم می‌کند.آنها همچنین با سرعت بالا کار می کنند، با الگوی پیچ و مهره AGMA مطابقت دارند و ناهماهنگی محوری، شعاعی و محوری را جبران می کنند.
کربورسازی، سیاه شدن، آبکاری الکتریکی، کوئنچ.
| مدل | گشتاور اسمی Tn KN.m | سرعت نقطه بالا (n) r/min | قطر دیافراگم d1 d2 | طول دیافراگم L | دی | D1 | D2 | سی | C1 | اچ | آ | A1 | ب | B1 | ه | بیشترین وزن کیلوگرم |
| GCLD1 | 1 | 4000 | 22-56 | 44-112 | 127 | 95 | 75 | 27 | 6 | 2 | 43 | 22 | 66 | 45 | 42 | 9.6 |
| GCLD2 | 1.6 | 4000 | 38-65 | 84-142 | 149 | 116 | 90 | 26.5 | 6.5 | 2 | 44.5 | 24.5 | 70 | 49 | 42 | 16.4 |
| GCLD3 | 2.8 | 4000 | 40-75 | 84-142 | 167 | 134 | 105 | 33 | 7 | 2.5 | 53.5 | 27.5 | 80 | 54 | 42 | 22.4 |
| GCLD4 | 4.5 | 4000 | 45-90 | 84-172 | 187 | 153 | 125 | 33.5 | 7.5 | 2.5 | 54 | 28 | 81 | 55 | 42 | 35.6 |
| GCLD5 | 6.3 | 3750 | 50-105 | 84-212 | 204 | 170 | 140 | 37.5 | 7.5 | 2.5 | 60 | 30 | 89 | 59 | 42 | 53.9 |
| GCLD6 | 9 | 3300 | 55-115 | 84-212 | 230 | 186 | 155 | 43.5 | 8.5 | 3 | 68.5 | 33.5 | 106 | 71 | 47 | 67.5 |
| GCLD7 | 14 | 3000 | 60-135 | 107-252 | 256 | 212 | 180 | 48 | 9 | 3 | 73.5 | 34.5 | 112 | 73 | 47 | 106.5 |
| GCLD8 | 20 | 2650 | 65-150 | 107-252 | 287 | 239 | 200 | 40.5 | 10.5 | 3.5 | 69 | 39 | 112 | 82 | 47 | 123 |
| GCLD9 | 31.5 | 2350 | 71-175 | 107-302 | 325 | 276 | 235 | 49.5 | 9.5 | 3.5 | 80.5 | 40.5 | 125 | 85 | 47 | 212 |
| GCLD10 | 45 | 2100 | 75-200 | 107-352 | 362 | 313 | 270 | 65 | 11 | 4 | 98.5 | 44.5 | 149 | 95 | 49 | 319 |
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد، طبق مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
