کوپلینگ دنده انعطاف پذیر
>
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | NL6 |

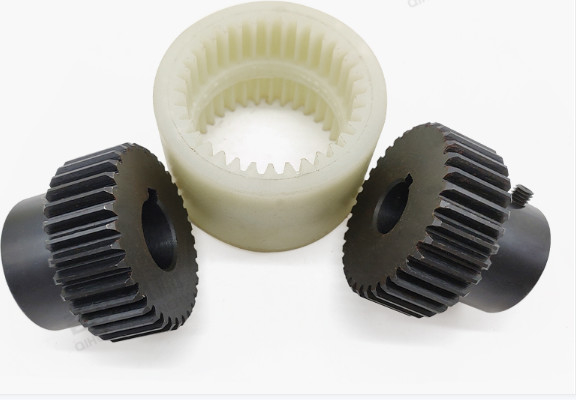

کوپلینگ انعطاف پذیر دنده پین آستین نایلونی NL برای محور محرک انعطاف پذیر و جابجایی شعاعی محوری و جابجایی زاویه ای کوپلینگ دنده درام بزرگ متعلق به کوپلینگ انعطاف پذیر، با قابلیت جبران شعاعی، محوری و زاویه ای و انحراف محور است و دارای مزایای ساختار ساده، راحت است. تعمیر و نگهداری، نصب آسان، سر و صدای کم، قدرت انتقال loss کوچک، عمر طولانی و غیره.
دندان های خارجی کوپلینگ دندانه دار به دو دسته تقسیم می شوند: دندان های مستقیم و دندان های طبلی.کوپلینگ‌های چرخ دنده درام می‌توانند جابجایی زاویه‌ای بزرگ‌تری (نسبت به کوپلینگ دندانه مستقیم) ایجاد کنند، که می‌تواند شرایط تماس دندان‌ها را بهبود بخشد، توانایی انتقال گشتاور را افزایش داده و عمر مفید را افزایش دهد.کوپلینگ فلکسیبل پین آستین نایلونی NL دارای اندازه شعاعی کوچک و ظرفیت بار زیاد است.معمولاً برای انتقال شفت در شرایط سرعت کم و بار سنگین استفاده می شود.کوپلینگ انعطاف پذیر دنده پین آستین نایلونی NL با دقت بالا و تعادل دینامیکی می تواند برای انتقال با سرعت بالا مانند انتقال شفت توربین گاز استفاده شود.
| اندازه | گشتاور Tn نیوتن متر | سرعت n (r/min) | ابعاد اصلی (میلی متر) | حداکثر انحراف | اینرسی کیلوگرم * متر مربع | وزن (کیلوگرم | ||||||
| DIA | طول | D | اس | L3 | محوری (میلی متر) | شعاعی (mm) | زاویه α° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | 0.3 ± | 1 درجه | 0.25 | 0.85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | 0.4 ± | 0.92 | 1.7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2.6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8.69 | 3.6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2 درجه | 14.28 | 5.5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18.34 | 6.8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | 0.6 ± | 56.5 | 9.8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98.55 | 26.5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | 0.7 ± | 370.5 | 37.6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156.8 | 55 | |||
| 212 | ||||||||||||
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد بر اساس مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
