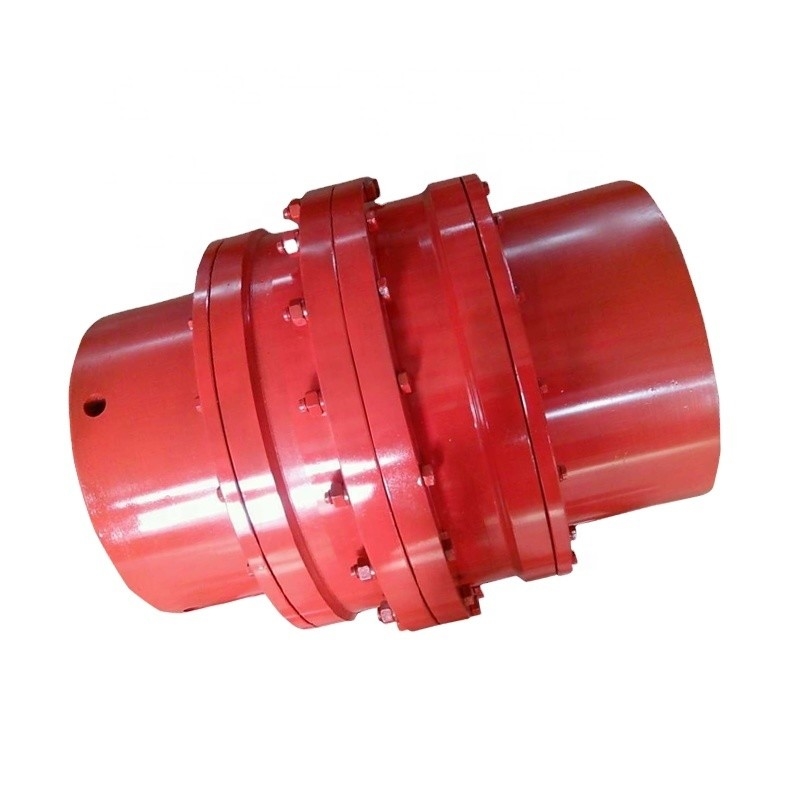

GICL Standard Drum Gear shaft Coupling for Heavy machinery
  • GICL Standard Drum Gear shaft Coupling for Heavy machinery
  • GICL Standard Drum Gear shaft Coupling for Heavy machinery
  • GICL Standard Drum Gear shaft Coupling for Heavy machinery
GICL Standard Drum Gear shaft Coupling for Heavy machinery

GICL Standard Drum Gear shaft Coupling for Heavy machinery

محل منبع هبی، چین
نام تجاری JUDE
شماره مدل GICL
جزئیات محصول
صنایع قابل اجرا:
کارخانه تولید
ساختار:
دنده
انعطاف پذیر یا سفت و سخت:
قابل انعطاف
استاندارد یا غیر استاندارد:
استاندارد
مواد:
فولاد
نام محصول:
کوپلینگ انعطاف پذیر
جنس بدنه:
45# فولاد
رنگ:
نیاز سفارشی
MOQ:
1 مجموعه
اندازه:
ابعاد سفارشی قابل قبول است
بندر:
تیانجین
توضیحات محصول

اتصال شفت چرخ دنده استاندارد GICL برای ماشین آلات سنگین



توضیحات محصول

 کوپلینگ چرخ دنده درام GICL از یک نیم کوپلینگ با همان تعداد دندان، یک حلقه داخلی و یک فلنج بیرونی تشکیل شده است. دندانه های بیرونی دندانه های مستقیم و دو نوع دندانه درام هستند.دندان کره بیرونی دندان است.

(1) GIICL امکان جابجایی زاویه ای بیشتر را (نسبت به جفت دندان مستقیم) می دهد که می تواند شرایط تماس دندان را بهبود بخشد، ظرفیت گشتاور انتقال را بهبود بخشد و عمر مفید را افزایش دهد.حالت تماس جابجایی زاویه ای در امتداد جهت عرض دندان.

(2) قابلیت جبران انحراف شعاعی، محوری و زاویه ای و انحراف محوری با ساختار فشرده، شعاع چرخش کوچک، ظرفیت باربری بزرگ، راندمان انتقال بالا، نویز کم و چرخه نگهداری طولانی.

(3) قابل اجرا در شرایط کم سرعت و بار بالا، مانند متالورژی، معدن، صنایع بالابر و حمل و نقل، و همچنین شفت محرک، ماشین آلات عمومی و سایر ماشین آلات صنعت پتروشیمی.

GICL Standard Drum Gear shaft Coupling for Heavy machinery 0



GICL1-GICL14

GICL Standard Drum Gear shaft Coupling for Heavy machinery 1

GICL15-GICL30

GICL Standard Drum Gear shaft Coupling for Heavy machinery 2

اندازه گشتاور Tn KN.m سرعت (n)r/min سوراخ d1,d2 طول L D D1 D2 ب آ سی ه وزن (کیلوگرم
Y J1 ز
GICL1 0.8 7100 16-38 44-82 125 95 60 115 75 2.5 15 22 30 6
GICL2 1.4 6300 25-48 60-112 145 120 75 135 88 2.5 13.5 28 30 10
GICL3 2.8 5900 30-60 84-142 170 140 95 155 106 3 17 28 30 18
GICL4 5 5400 32-70 84-142 195 165 115 178 124 3 17 35 30 25
GICL5 8 5000 40-80 84-142 225 183 130 198 142 3 20 35 30 38
GICL6 11.2 4800 48-90 107-172 240 200 145 218 160 4 20 43 30 49
GICL7 15 4500 60-100 107-172 260 230 160 244 180 4 22 43 30 70
GICL8 21.2 4000 65-110 132-212 280 245 175 264 193 5 22 48 30 84
GICL9 26.5 3500 70-125 132-212 315 270 200 284 208 5 22 49 30 110
GICL10 42.5 3200 80-140 167-252 345 300 220 330 249 5 29 54 30 160
GICL11 60 3000 100-160 167-252 380 330 260 360 267 6 29 54 40 220
GICL12 80 2600 120-180 202-302 440 380 290 416 313 6 29 68 40 310
GICL13 112 2300 140-200 242-352 480 420 320 476 364 7 32 70 40 420
GICL14 160 2100 160-220 242-352 520 465 360 532 415 8 32 70 40 600
GICL15 224 1900 190-250 282-410 580 510 400 556 429 10 34 80 40 790
GICL16 355 1600 200-280 282-410 680 595 465 640 501 10 38 80 50 1140
GICL17 400 1500 220-300 330-470 720 645 495 672 512 10 39 - 50 1310
GICL18 500 1400 240-320 330-470 775 675 520 702 524 10 41 - 50 1630
GICL19 630 1300 260-340 380-550 815 715 560 744 560 10 41 - 50 1780
GICL20 710 1200 280-360 380-550 855 755 585 786 595 13 44 - 50 2270
GICL21 900 1100 300-380 380-550 915 795 620 808 611 13 44 - 50 2600
GICL22 950 950 340-400 450-650 960 840 665 830 632 13 44 - 60 3040
GICL23 1120 900 360-420 450-650 1010 890 710 870 666 13 48 - 60 3670



GICL Standard Drum Gear shaft Coupling for Heavy machinery 3
