| محل منبع | هبی، چین |
| نام تجاری | Jude |
| شماره مدل | NGCLZ |

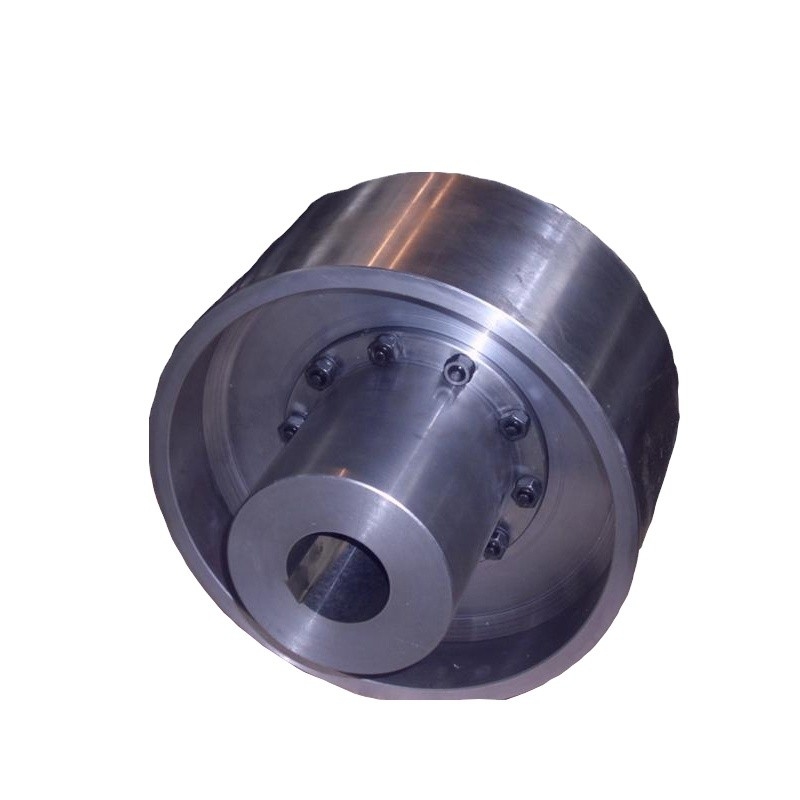

معرفی کوپلینگ دنده درام NGCLZ با چرخ ترمز
NGCLZ Drum Gear Coupling With Brake Wheel دارای یک چرخ ترمز است، می تواند سرعت دستگاه را با کنترل سرعت چرخ ترمز تنظیم کند.کوپلینگ دنده درام NGCLZ با چرخ ترمز امکان جابجایی زاویه ای بیشتر را می دهد، می تواند شرایط تماس دندان را بهبود بخشد، و توانایی انتقال گشتاور را بهبود بخشد، عمر مفید را افزایش دهد، با جابجایی زاویه ای در امتداد حالت تماس عرض دنده، متشکل از دنده داخلی و همان تعداد دندانه های قطعات کوپلینگ نیم باند فلنج و غیره.
کوپلینگ دنده درام NGCLZ با چرخ ترمز باید در شرایط خوب و مهر و موم کار کند.کوپلینگ NGCLZ Drum Gear With Brake Wheel دارای اندازه شعاعی و ظرفیت باربری بزرگی مانند کوپلینگ دندانه دار است.معمولاً برای انتقال شفت در شرایط سرعت کم و بار سنگین استفاده می شود.دقت بالا و کوپلینگ چرخ دنده متعادل کننده پویا را می توان برای انتقال با سرعت بالا استفاده کرد.
|
| اندازه | گشتاور T نیوتن متر | سرعت دور در دقیقه | سوراخ میلی متر | طول میلی متر | D0 | دی | D1 | D2 | D3 | سی | C1 | اچ | B1 | B2 | B3 | وزن (کیلوگرم |
| NGCLZ1 | 0.355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | 8.4 |
| NGCLZ2 | 0.63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| NGCLZ3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| NGCLZ4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| NGCLZ5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| NGCLZ6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| NGCLZ7 | 6.3 | 2400 | 50-100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79.6 |
| NGCLZ8 | 9 | 1900 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 3 | 77 | 47 | 168 | 117 |
| NGCLZ9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 3 | 80 | 47 | 210 | 182 |
| NGCLZ10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| NGCLZ11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| NGCLZ12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| NGCLZ13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| NGCLZ14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
