| محل منبع | هبی، چین |
| نام تجاری | Jude |
| گواهی | CE & ISO |
| شماره مدل | NL9 |
نمایشگر محصول کوپلینگ نایلونی نوع NL، صفحه نمایش محصول کوپلینگ چرخ دنده داخلی نایلونی نوع TGL، ابتدا به بررسی اجمالی این محصول می پردازد.
کوپلینگ نایلونی نوع NL، کوپلینگ چرخ دنده داخلی نایلونی نوع TGL از جدیدترین محصولات داخلی بوده و در خارج از کشور نیز مورد استفاده فراوان قرار گرفته است.نیمه کوپلینگ انتقال از ریخته‌گری دقیق استفاده می‌کند، چدن HT20-40، فولاد چدنی ZG35Ⅱ، فولاد شماره 45، سوراخ شفت و راه‌کلید کشیده و شکل می‌گیرد، ژاکت الاستومری کوپلینگ دنده داخلی نایلونی را می‌توان از سختی‌های مختلف برای ریخته‌گری مجدد نایلون انتخاب کرد. نایلون الاستومر و سایر مواد با توجه به نیاز کاربر.
ساختار کوپلینگ دنده داخلی نایلونی نوع NL:

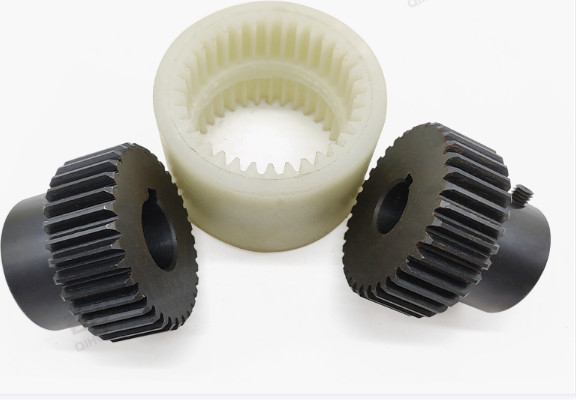

کوپلینگ دنده داخلی نایلونی نوع Changsheng NL مطابق با GB3852-83 "فرم و اندازه شفت کوپلینگ و شکل و اندازه کلید" تولید شده است.از نیم کوپلینگ فلنج دار با دندانه های خارجی و حلقه دنده نایلونی با همان تعداد دندانه تشکیل شده است.نیم کوپلینگ فلنج دار با دندانه های خارجی در حلقه دنده نایلونی با دندانه های داخلی قرار می گیرد و دندانه های انتهایی محرک رو به چرخ دنده نایلونی می باشد.نیروی محوری چرخ دنده حلقه، انتهای رانده شده را برای انتقال حرکت و قدرت به حرکت در می آورد.
ویژگی های کوپلینگ دنده داخلی نایلونی نوع NL:
1. این مناسب برای انتقال بین شفت و انعطاف پذیر است، اجازه می دهد تا جابجایی محوری، شعاعی و زاویه ای بزرگ، و دارای مزایای ساختار ساده، راحتی، جداسازی آسان، سر و صدای کم، از دست دادن کوچک راندمان انتقال، و عمر طولانی است.
2. کوپلینگ های دنده داخلی نایلونی به دقت ماشینکاری بالایی نیاز ندارند و می توانند برای شفت های انتقال افقی و عمودی مختلف با توان متوسط و کوچک استفاده شوند که عمدتاً برای پمپ های دنده ای مختلف، پمپ های روغن حرارتی، پمپ های نفت سنگین، پمپ های فاضلاب، پمپ های گریز از مرکز مناسب هستند. و پمپ روغن دنده و غیره
|
مدل |
گشتاور اسمی Tn (NM) |
سرعت مجاز n (r/min) |
ابعاد اصلی (میلی متر) |
حداکثر انحراف اندازه |
گشتاور اینرسی (KgC m 2) |
وزن (کیلوگرم ) |
||||||||
|
قطر شفت |
طول سوراخ شفت |
L |
دی |
D1 D2 |
E |
L3 |
محوری (میلی متر) |
شعاعی (mm) |
زاویه° |
|||||
|
NL1 |
40 |
6000 |
6 8 10 |
16 20 25 32 |
37 45 55 69 |
40 |
26 |
4 |
34 |
2 |
0.3 ± |
1 |
0.25 |
0.85 |
|
12 14 |
||||||||||||||
|
NL2 |
100 |
6000 |
10 12 14 22 |
25 32 42 52 |
57 71 91 111 |
42 |
36 |
4 |
40 |
2 |
± 0.4 |
1 درجه |
0.92 |
1.7 |
|
16 18 20 24 |
||||||||||||||
|
NL3 |
160 |
6000 |
20 22 24 |
52 62 |
113 133 |
66 |
44 |
4 |
46 |
2 |
± 0.4 |
1 درجه |
3.10 |
2.6 |
|
25 28 |
||||||||||||||
|
NL4 |
250 |
6000 |
28 30 32 |
62 82 |
129 169 |
83 |
58 |
4 |
48 |
2 |
± 0.4 |
1 درجه |
8.69 |
3.6 |
|
35 38 |
||||||||||||||
|
NL5 |
315 |
5000 |
32 35 38 |
82 112 |
169 229 |
93 |
68 |
4 |
50 |
3 |
± 0.4 |
2 درجه |
14.28 |
5.5 |
|
40 42 |
||||||||||||||
|
NL6 |
400 |
5000 |
40 42 45 |
82 112 |
230 |
100 |
68 |
4 |
52 |
3 |
± 0.4 |
2 درجه |
18.34 |
6.8 |
|
48 |
||||||||||||||
|
NL7 |
630 |
3600 |
45 48 50 |
82 112 |
229 |
115 |
80 |
4 |
60 |
3 |
0.6± |
2 درجه |
56.5 |
9.8 |
|
55 |
||||||||||||||
|
NL8 |
1250 |
3600 |
48 50 55 |
112 142 |
229 289 |
140 |
96 |
4 |
72 |
3 |
0.6± |
2 درجه |
98.55 |
26.5 |
|
60 63 65 |
||||||||||||||
|
NL9 |
2000 |
2000 |
60 63 65 |
142 172 |
295 351 |
175 |
124 |
6 |
93 |
4 |
0.7 ± |
2 درجه |
370.5 |
37.6 |
|
70 71 75 80 |
||||||||||||||
|
NL10 |
3150 |
1800 |
70 71 75 80 |
142 172 212 |
292 352 432 |
220 |
157 |
8 |
110 |
4 |
0.7 ± |
2 درجه |
1156.8 |
55 |
