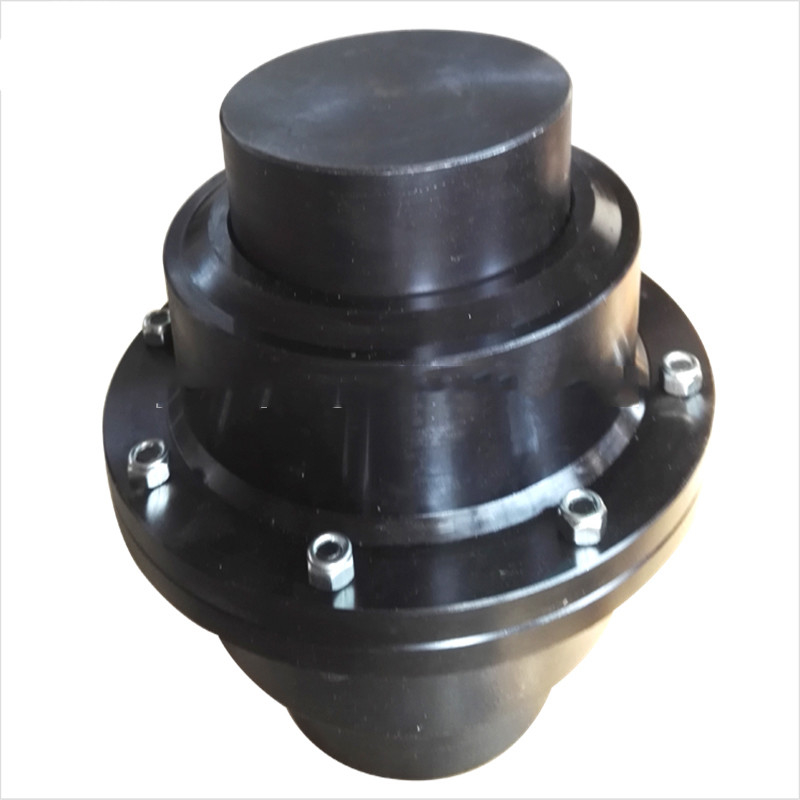

JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار
  • JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار
  • JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار
  • JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار
JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار

JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار

محل منبع کانگژو، چین
نام تجاری jude
گواهی CE、ISO
شماره مدل JSB
جزئیات محصول
صنایع قابل اجرا:
کارخانه تولید
ساختار:
توری
انعطاف پذیر یا سفت و سخت:
قابل انعطاف
استاندارد یا غیر استاندارد:
استاندارد
مواد:
فولاد
جنس بدنه:
45# فولاد
بندر:
تیانجین
برجسته:

45# کوپلینگ شبکه مخروطی فولادی

,

کوپلینگ شبکه مخروطی JSB

,

کوپلینگ شبکه مخروطی فولادی JSB 45#

توضیحات محصول

JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار کوپلینگ محوری نوع JSB

توضیحات محصول



کوپلینگ شبکه فنری JSB Snake "کوپلینگ JB/T" نامیده می شود.بر خلاف کوپلینگ های سرپانتین JS در جهت افقی نصب می شود و کوپلینگ های فنر مار از نوع JSB به صورت عمودی نصب می شوند.
کوپلینگ شبکه فنری JSB Snake برای شرایط کاری مانند دما، رطوبت، آب، بخار، گرد و غبار، ماسه، روغن، اسید، قلیایی، محیط خورنده، آب نمک، تشعشع و غیره مناسب است.برای کیفیت کار دمای بالا، دمای پایین، روغن، اسید و محیط قلیایی، برای اتصال انعطاف پذیر با لاستیک عمومی به عنوان ماده المان الاستیک مناسب نیست.کوپلینگ انعطاف پذیر فلزی انعطاف پذیر، مانند کوپلینگ دیافراگمی و کوپلینگ فنر مار، باید انتخاب شود.
جفت شبکه فنری JSB به طور عمده برای سنگ شکن، حرکت رفت و برگشتی میل لنگ، کاهنده سرعت، متالورژی، معدن، جرثقیل و سایر تجهیزات، شفت درایو اتصال دو کواکسیال، قدرت بالا، با افست خاص و جبران میرایی و بافر نسبی اعمال می شود. عملکرد، دمای کار -30 درجه ~ + 150 درجه، انتقال گشتاور اسمی 45 ~ 800000 نیوتن متر است.

JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار 0



اندازه گشتاور Tn KN.m سرعت (n) r/min خسته طول L طول کل L0 L2 L3 D تی وزن (کیلوگرم کیلوگرم تزریق روغن جابجایی مجاز
شعاعی y x محوری Angular a
JSB1 0.045 6000 18-28 47 97 48 24 112 3 2 0.027 0.15 0.3 ± 0.076
JSB2 0.14 6000 22-35 47 97 48 25 122 3 2.6 0.048 0.15 0.3 ± 0.076
JSB3 0.224 6000 25-42 50 103 51 26 130 3 3.4 0.054 0.15 0.3 ± 0.076
JSB4 0.4 6000 32-50 60 123 61 31 149 3 5.5 0.068 0.2 0.3 ± 0.1
JSB5 0.63 6000 40-56 63 129 64 32 163 3 7.3 0.086 0.2 0.3 ± 0.127
JSB6 0.9 5500 48-65 76 155 67 34 174 3 10 0.113 0.2 0.3 ± 0.127
JSB7 1.8 4750 55-80 89 181 89 44 200 3 18 0.172 0.2 0.3 ± 0.15
JSB8 3.15 4000 65-95 98 199 96 47 233 3 26 0.254 0.2 0.3 ± 0.18
JSB9 5.6 3250 75-110 120 245 121 60 268 6 42 0.427 0.25 0.5± 0.2
JSB10 8 3000 80-120 127 259 124 63 287 6 55 0.508 0.25 0.5± 0.23
JSB11 12.5 2700 90-140 149 304 143 74 320 6 82 0.735 0.28 0.5± 0.25
JSB12 18 2400 110-170 162 330 146 75 379 6 123 0.908 0.28 0.5± 0.3
JSB13 25 2200 120-200 184 374 156 78 411 6 180 1.135 0.28 0.5± 0.33
JSB14 35.5 2000 140-200 183 372 204 107 476 6 230 1.952 0.3 0.5± 0.4
JSB15 50 1750 160-240 216 438 216 115 533 6 322 2.815 0.3 0.5± 0.45
JSB16 63 1600 180-260 216 438 226 120 584 6 449 3.496 0.3 0.5± 0.5

JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار 1JSB 45# کوپلینگ شبکه مخروطی فولادی کوپلینگ فلزی انعطاف پذیر فنر مار 2
