کوپلینگ شبکه مخروطی
>
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |

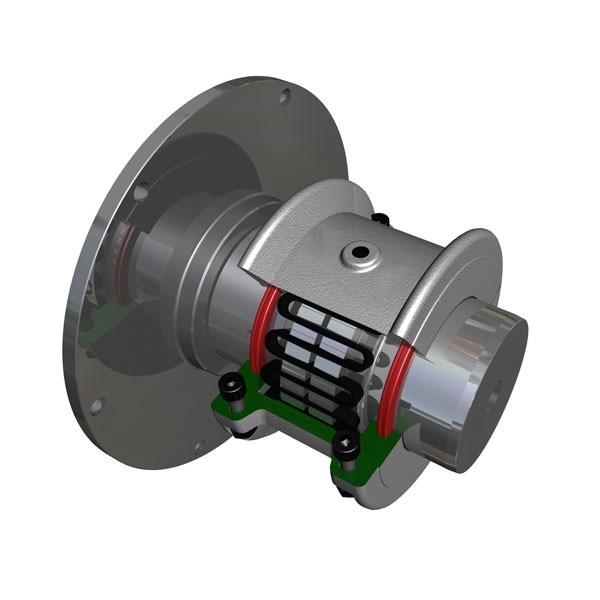

کوپلینگ شبکه / کوپلینگ فنر سرپانتین / کوپلینگ بیبی کوپلینگ انعطاف پذیر با دیسک ترمز JSP
ویژگی های JSپجفت شبکه:
1. طراحی پوشش افقی تقسیم شده، ایده آل برای فضای محدود
2. اجازه دسترسی آسان به فنر شبکه را می دهد
3. برای برنامه های کاربردی معکوس مناسب است
4. پوشش شبکه آلومینیومی ریخته گری سبک وزن
5. برای سهولت تعمیر و نگهداری و جایگزینی فنر شبکه طراحی شده است
6. فنرهای شبکه ای با کشش بالا عملکرد کوپلینگ برتر و عمر اتصال طولانی تر را تضمین می کند
7. قابل تعویض با کوپلینگ های شبکه استاندارد صنعتی
جود شفتکوپلینگ ها در فناوری درایو سروو، ماشین ابزار، ماشین آلات بسته بندی، سیستم های اتوماسیون، ماشین های چاپ، روبات های صنعتی، فناوری کنترل و موقعیت یابی و مهندسی مکانیک عمومی استفاده می شوند.
تصاویر تفصیلی
|
| اندازه | گشتاور Tm/Nm | سرعت [n] (r/min) | ترمز | خسته | طول | دی | D1 | سی | وزن کیلوگرم | تزریق روغن | ||
| DIA D0 | عرض B | L | L1 | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20-50 | 63 | 88 | 150 | 125 | 3 | 9.579 | 0.086 |
| JSP2 | 315 | 3200 | 25-63 | 76 | 88 | 162 | 133 | 12.349 | 0.1135 | |||
| JSP3 | 630 | 2800 | 30-75 | 88 | 88 | 193 | 152 | 19.794 | 0.1725 | |||
| JSP4 | 1000 | 2700 | 400 | 35-85 | 98 | 88 | 212 | 179 | 28.42 | 0.254 | ||
| JSP5 | 1800 | 2400 | 40-100 | 120 | 119 | 250 | 216 | 6 | 47.76 | 0.427 | ||
| JSP6 | 2800 | 2200 | 450 | 50-110 | 127 | 146 | 270 | 241 | 64.922 | 0.5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60-125 | 150 | 149 | 308 | 276 | 91.35 | 0.729 | ||
| JSP8 | 6300 | 1800 | 560 | 70-150 | 162 | 152 | 346 | 295 | 131.66 | 0.908 | ||
| JSP9 | 9000 | 1600 | 630 | 80-180 | 184 | 158 | 384 | 330 | 184.798 | 1.135 | ||
| JSP10 | 12500 | 1500 | 800 | 90-200 | 182 | 183 | 453 | 368 | 253.332 | 1.9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100-220 | 198 | 198 | 500 | 400 | 336.414 | 2.8148 | ||
