کوپلینگ شبکه مخروطی
>
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | کوپلینگ شبکه T10 T20 |

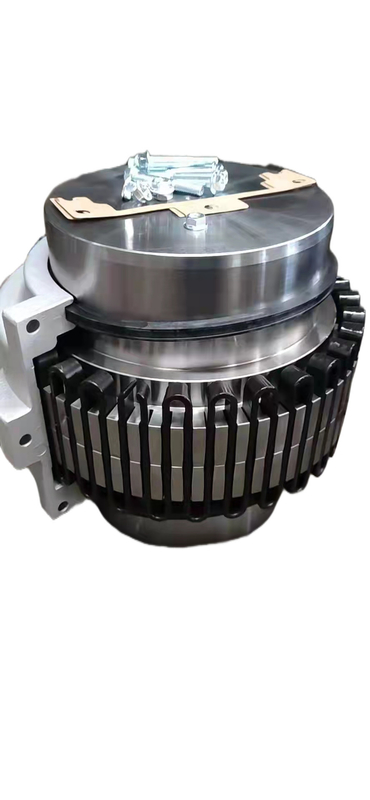

استاندارد کوپلینگ شبکه مخروطی Flex T10 T20 45# فولاد دارای گواهی ISO9001
ویژگی های Taperکوپلینگ شبکه T10 T20:
1. طراحی پوشش افقی تقسیم شده، ایده آل برای فضای محدود
2. اجازه دسترسی آسان به فنر شبکه را می دهد
3. برای برنامه های کاربردی معکوس مناسب است
4. پوشش شبکه آلومینیومی ریخته گری سبک وزن
5. برای سهولت تعمیر و نگهداری و جایگزینی فنر شبکه طراحی شده است
6. فنرهای شبکه ای با کشش بالا عملکرد کوپلینگ برتر و عمر اتصال طولانی تر را تضمین می کند
7. قابل تعویض با کوپلینگ های شبکه استاندارد صنعتی
| اندازه | گشتاور Tn نیوتن متر | سرعت [n] دور در دقیقه | سوراخ d میلی متر | طول | جمع | L2 میلی متر | D میلی متر | D0 میلی متر | شکاف | وزن بدون سوراخ کیلوگرم | اینرسی | روغن کاری |
| L میلی متر | LO mm | سانتی متر | کیلوگرم متر مربع | کیلوگرم | ||||||||
| 1020T10 | 52 | 4500 | 28 | 47.6 | 98.2 | 66.7 | 97 | - | 3 | 1.95 | 0.0014 | 0.027 |
| 1030T10 | 149 | 4500 | 35 | 47.6 | 98.2 | 68.3 | 105.7 | - | 3 | 2.59 | 0.0022 | 0.041 |
| 1040T10 | 249 | 4500 | 42 | 50.8 | 104.6 | 69.9 | 114.3 | - | 3 | 3.36 | 0.0033 | 0.054 |
| 1050T10 | 435 | 4500 | 50 | 60.3 | 123.6 | 80.9 | 135.1 | - | 3 | 5.44 | 0.0073 | 0.068 |
| 1060T10 | 684 | 4350 | 56 | 63.5 | 130 | 93.5 | 157.8 | - | 3 | 7.26 | 0.0119 | 0.036 |
| 1070T10 | 994 | 4125 | 65 | 76.2 | 155.4 | 96.8 | 158.8 | - | 3 | 10.44 | 0.0185 | 0.113 |
| 1080T10 | 2050 | 3600 | 80 | 88.9 | 180.8 | 115.6 | 190.5 | - | 3 | 17.7 | 0.0451 | 0.172 |
| 1090T10 | 3730 | 3600 | 95 | 98.4 | 199.8 | 122.2 | 211.1 | - | 3 | 25.4 | 0.0787 | 0.254 |
| 1100T10 | 6280 | 2440 | 110 | 120.6 | 246.2 | 155.4 | 251 | - | 5 | 42.2 | 0.178 | 0.426 |
| 1110T10 | 9320 | 2250 | 120 | 127 | 259 | 161.5 | 269.7 | - | 5 | 54.4 | 0.27 | 0.508 |
| 1120T10 | 13700 | 2025 | 140 | 149.2 | 304.4 | 191.5 | 307.8 | - | 6 | 81.2 | 0.514 | 0.735 |
| 1130T10 | 19900 | 1800 | 170 | 161.9 | 329.8 | 195.1 | 345.9 | - | 6 | 121 | 0.959 | 0.908 |
| 1140T10 | 28600 | 1650 | 200 | 184.2 | 374.4 | 201.2 | 384 | - | 6 | 178 | 1.85 | 1.135 |
| 1150T10 | 39800 | 1500 | 215 | 182.9 | 371.8 | 271.5 | 453.1 | 391.2 | 6 | 227 | 3.49 | 1.952 |
| 1160T10 | 55900 | 1350 | 240 | 198.1 | 402.2 | 278.4 | 501.9 | 436.9 | 6 | 309 | 5.82 | 2.815 |
| 1170T10 | 74600 | 1225 | 280 | 215.9 | 437.8 | 307.3 | 566.9 | 487.2 | 6 | 448 | 10.4 | 3.496 |
| 1180T10 | 103000 | 1100 | 300 | 238.8 | 483.6 | 321.1 | 629.9 | 554.7 | 6 | 619 | 18.3 | 3.768 |
| 1190T10 | 137000 | 1050 | 335 | 259.1 | 524.2 | 325.1 | 675.6 | 607.8 | 6 | 776 | 26.1 | 4.4 |
| 1200T10 | 186000 | 900 | 360 | 279.4 | 564.8 | 355.6 | 756.9 | 660.4 | 6 | 1057 | 43.5 | 5.63 |
| 1210T10 | 249000 | 820 | 390 | 301.8 | 622.6 | 431.8 | 844.6 | 750.8 | 13 | 1424 | 75.5 | 10.53 |
| 1220T10 | 336000 | 730 | 420 | 325.1 | 663.2 | 490.2 | 920.8 | 822.2 | 13 | 1785 | 113 | 16.07 |
| 1230T10 | 435000 | 680 | 450 | 345.4 | 703.8 | 546.1 | 1003.3 | 904.7 | 13 | 2267 | 175 | 24.06 |
| 1240T10 | 559000 | 630 | 480 | 368.3 | 749.6 | 647.7 | 1087.1 | - | 13 | 2950 | 339 | 33.82 |
| 1250T10 | 746000 | 580 | 510 | 401.3 | 815.6 | 698.5 | 1181.1 | - | 13 | 3833 | 524 | 50.17 |
| 1260T10 | 932000 | 540 | 550 | 431.8 | 876.6 | 762 | 1260.9 | - | 13 | 4682 | 7111 |
67.24
|
