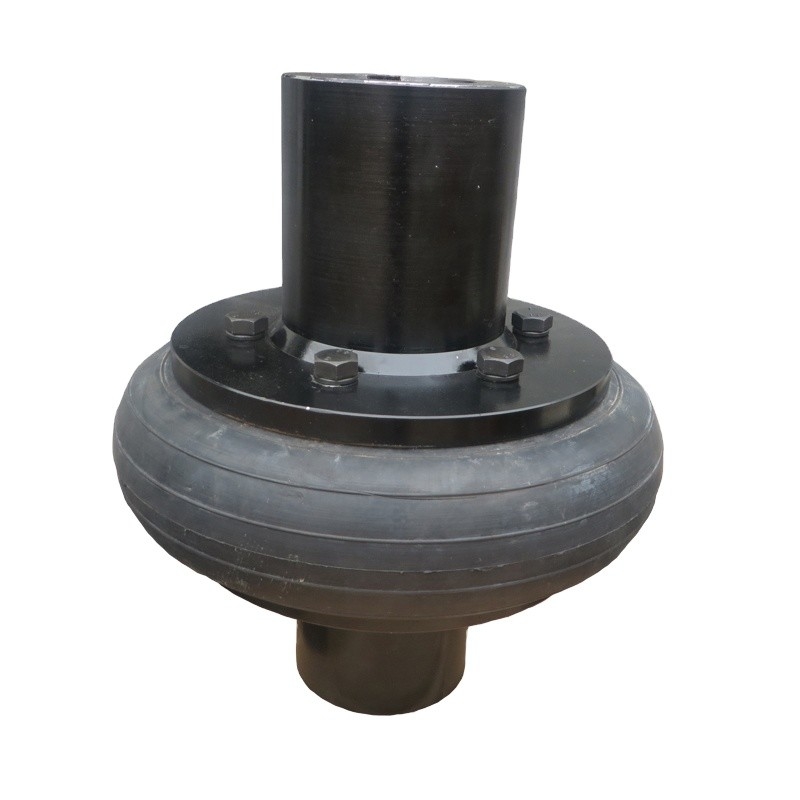

کوپلینگ تایر فلکس
>
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
ویژگی طراحی-کوپلینگ ارتجاعی تایر
1. پاجزای لاستیک (لاستیک ها) و فلز که به وسیله ولکانیزاسیون به یک کل تبدیل می شوند.
اتصال 2 نیمه کوپلینگ مستقیماً توسط پیچ هنگام نصب.
2.انعطاف پذیری، میرایی بزرگ، جبران بزرگ
3.طراحی ساده، مونتاژ آسان. لاستیک ها را می توان بدون جابجایی تعویض کرد
نیمه کوپلینگ
4.نقطه ضعف، قدرت محوری بزرگ در انتهای رانده به عنوان آورده خواهد شد
زاویه چرخش افزایش می یابد
مزیت اتصال شفت لاستیکی لاستیک:
1. نگهداری از آن آسان است، می تواند نصب کندبدون هیچ ابزاری
2. می تواند گشتاور بالا را انجام دهد
3. بافر خوبی داشته باشید.
4. انعطاف پذیری، میرایی بزرگ، دوز جبرانی بزرگ.
| مدل | گشتاور Tn N·m |
حداکثرگشتاور | سرعت چرخش [n] r/min |
قطر شفت | طول سوراخ شفت | دی | ب | وزن کیلوگرم |
لحظه اینرسی /kg·m2 |
|
| J، J1 | Y | |||||||||
| د | L | |||||||||
| 1 | 10 | 31.5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0.7 | 0.0003 |
| 2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0.0008 |
| 3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1.8 | 0.0022 |
| 4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3.0 | 0.0044 |
| 5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4.6 | 0.0084 |
| 6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7.1 | 0.0164 |
| 7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10.9 | 0.0290 |
| 8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13.0 | 0.0448 |
| 9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20.0 | 0.0898 |
| 10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30.6 | 0.1596 |
| 11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0.2792 |
| 12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0.5356 |
| 13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0.8960 |
| 14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| 15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4.6456 |
| 16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| 17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
|
معرفی کوپلینگ لاستیک شفت لاستیکی مارتین
کوپلینگ لاستیک شفت لاستیکی مارتین یک کوپلینگ الاستیک با عملکرد بالا است، به دلیل اینکه عنصر الاستیک به عنوان کل بدنه تایر است، کوپلینگ لاستیک دارای میرایی شوک خوب و عملکرد جبران افست شفت است، مونتاژ و جداسازی عالی و راحت را جذب می کند، بدون روغن کاری، نگهداری آسان، عمر طولانی و مزایای دیگر.
دمای کار کوپلینگ تایر -20 تا 80 درجه سانتیگراد، گشتاور انتقال 10 ~ 20000 نیوتن متر،
کوپلینگ لاستیک، مناسب برای گرد و غبار مرطوب، شوک، لرزش، معکوس کردن محیط شروع کار متغیر و مکرر.
کاربرد
عملکرد یکنواخت (جرم های کوچک رانده) یعنی پمپ ها/موتورهای هیدرولیک، فن های گریز از مرکز.
عملکرد یکنواخت (جرم های رانده متوسط) یعنی پمپ های پیستونی محوری، میکسرها، دمنده ها، نوار نقاله ها، کمپرسورهای اسکرو
عملکرد غیر یکنواخت (جرم های رانده متوسط) یعنی خردکن ها، ژنراتورها، کارخانه های کاغذ، نوار نقاله، ماشین های ریسندگی، وینچ ها
عملکرد غیر یکنواخت (توده های متوسط با جریان سبک) یعنی سانتریفیوژها، پمپ های فشاری، نوار نقاله های زنجیره ای، میکسرهای بتن، تله کابین
عملکرد غیر یکنواخت (توده های سنگین با حجم زیاد) مانند پمپ های پیستونی، اکسترودرها، پرس ها، ماشین های حفاری دوار، آسیاب های چکشی
عملکرد غیر یکنواخت (توده های سنگین با شوک شدید) یعنی کمپرسورهای رفت و برگشتی،
سنگ شکن، چیپر
