| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | FCL |
عملکرد یک کوپلینگ انعطاف پذیر انتقال گشتاور از یک شفت به شفت دیگر است و به ویژه در مواردی که ممکن است ناهماهنگی محدودی رخ دهد و همچنین برای جذب بارهای ضربه ای کاملاً استفاده می شود.

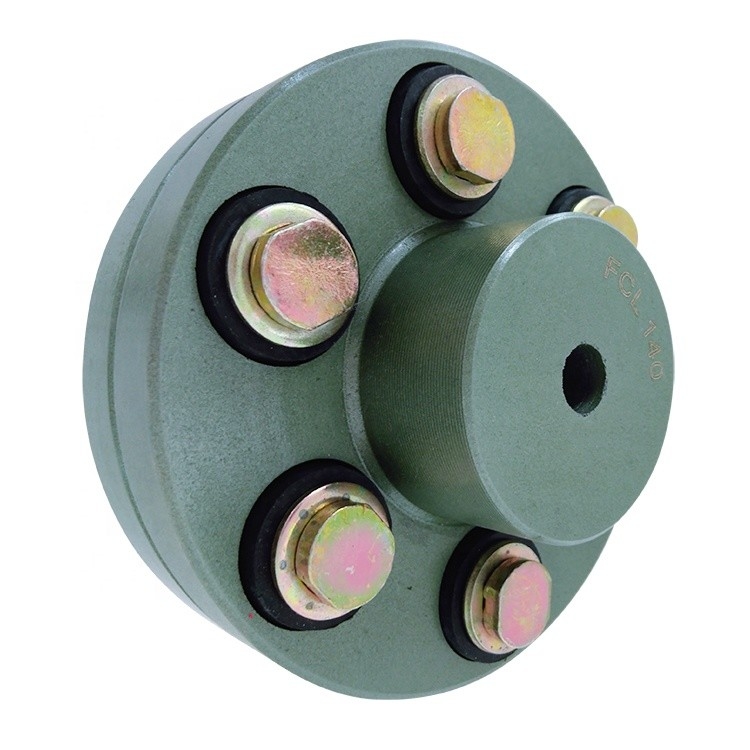

کوپلینگ انعطاف پذیر نوع بوش FCL از نوع درایو بالشتکی.گشتاور را از طریق پیچ های فولادی با کشش بالا به شات ورودی دستگاه منتقل می کند.ترکیبات لاستیکی بسیار توسعه یافته بوته هایی برای جذب بار هستند.ارتعاشات پیچشی و ناهماهنگی های جزئی.
کوپلینگ در ساخت ساده و فشرده قادر به انتقال گشتاورهای بالا در حداکثر سرعت است.فلنج ها با چدن ساخته می شوند، این نوع کوپلینگ اجازه حرکت در هر جهت را می دهد و پس از نصب نیازی به روغن کاری و تنظیم ندارد.کسب و کار انعطاف پذیر آب، گرد و غبار و شرایط جوی بی پیرایه باقی می ماند.ماشین‌هایی که قرار است توسط کوپلینگ‌های انعطاف‌پذیر جفت شوند، ابتدا باید با تمام دقت ممکن تراز شوند.سپس ظرفیت کوپلینگ با ناهماهنگی هایی که به دلیل تغییرات دما یا بارگذاری سنگین شفت رخ می دهد مقابله می کند.تنظیم ساییدگی پایه های ماشین باعث می شود که بار اضافی بر روی کوپلینگ اعمال شود. هر یک یا همه این شرایط ممکن است پس از کوپل شدن ماشین ها رخ دهد.فلنج ها برای مطابقت با الزامات خسته شده اند و ممکن است مطابق با مشخصات استاندارد بریتانیا باشند، مگر اینکه خلاف آن ذکر شده باشد.آنها همچنین می توانند با حداقل سوراخ ذکر شده برای اجازه ماشینکاری در محل عرضه شوند.
| تایپ کنید | حداکثر گشتاور | حداکثر سرعت | دی | D1 | d1 | L | سی | nM | وزن |
| نیوتن متر | r/min | کیلوگرم | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8×50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10×56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2.8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89.5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
