کوپلینگ بوش پین
>
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | FCL180 |

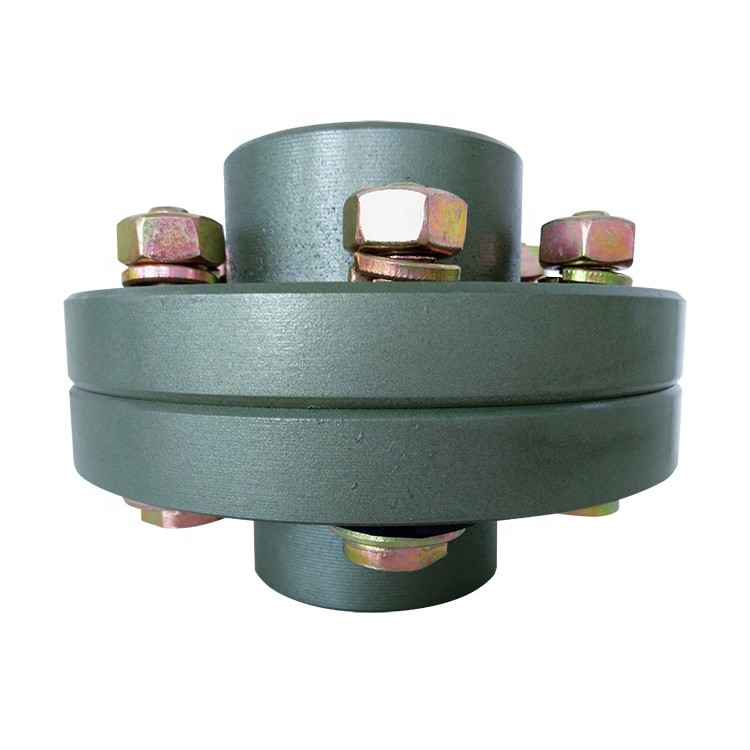

ویژگی های FCL Flexible Pin & Bush Coupling
(1) کوپلینگ در ساختار ساده، نصب راحت، جایگزینی آسان، اندازه کوچک، وزن سبک است.
(2) اگر تنظیم نصب بتواند دو جابجایی نسبی را در محدوده های تعیین شده نگه دارد، کوپلینگ عملکرد رضایت بخشی و عمر طولانی خواهد داشت.
(3) می توان آن را به طور گسترده در انواع شفت های انتقال قدرت متوسط و کوچک مانند کاهنده، جرثقیل، کمپرسور، نوار نقاله، ماشین نساجی، بالابر و آسیاب توپ، که توسط موتورها بارگیری نمی شود، اعمال کرد.
(4) جابجایی نسبی مجاز کوپلینگ های پین آستین الاستیک:
جابجایی شعاعی: 0.2 ~ 0.6 میلی متر جابجایی زاویه ای: 0 ° 30 '~ 1° 30'
| نام محصول | کوپلینگ بوش پین، کوپلینگ انعطاف پذیر، کوپلینگ شفت پین رولپلاک الاستیک |
| DN میلی متر | 12 ~ 850 میلی متر |
| گشتاور نامی | 100 ~ 2500000 نیوتن متر |
| سرعت مجاز | 4000 ~ 460 kN·m |
| مواد | 45 #فولاد |
| کاربرد | به طور گسترده در متالورژی، معدن، مهندسی و سایر زمینه ها استفاده می شود. |
| تایپ کنید | حداکثر گشتاور | حداکثر سرعت | دی | D1 | d1 | L | سی | nM | وزن |
| نیوتن متر | r/min | کیلوگرم | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 11 | 28 | 3 | 4-M8×50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10×56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2.8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21.3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89.5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
|
لاستیک افست دو محور تکمیلی. |
|
تعمیر و نگهداری آسان اندازه شعاعی کوچک بدون نیاز به روغن کاری |
|
|
کیت پیچ آسان برای جدا کردن و مونتاژ. |
|
ظرفیت گشتاور بالا سرعت نامی: 4-15680N.M |
|
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد، طبق مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
