کوپلینگ بوش پین
>
|
| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | TL |

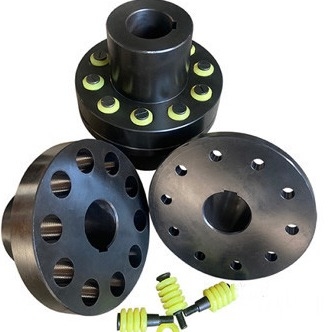

آستین کشسان TLکوپلینگ پیناین یک جفت انعطاف پذیر با یک عنصر الاستیک غیر فلزی است.ساختار آن بسیار شبیه به یک کوپلینگ فلنجی است، اما دو نیمه کوپلینگ بدون پیچ و مهره به هم متصل شده اند و برای ایجاد دو نیمه کوپلینگ از پین هایی با آستین های لاستیکی یا چرمی استفاده می کنند.کوپلینگ بخش شفت. کوپلینگ پین آستین الاستیک به عنوان یک کوپلینگ پمپ آب به طور گسترده استفاده می شود.در اواخر دهه 20، به عنوان استاندارد وزارت ماشین آلات تدوین شد.جفت پین آستین الاستیک JB50-08 یک استاندارد است. برای تغییر آستین پین بدون جدا کردن دستگاه، به فاصله A در طراحی توجه کنید.برای جبران جابجایی محوری، در حین نصب به شکاف c اندازه پاسخ توجه کنید.
کوپلینگ پین آستین الاستیک TL دارای ساختار ساده، ساخت آسان، بدون روغن کاری، عدم نیاز به اتصال با ولکانیزه فلزی، تعویض آسان آستین الاستیک، بدون نیاز به جابجایی نیم کوپلینگ و جبران خوبی برای انحراف نسبی است. از دو شفت و میرایی.عملکرد بافر. آستین الاستیک با فشرده سازی و تغییر شکل کار می کند.از آنجایی که ضخامت آستین الاستیک نازک است، حجم کم است و تغییر شکل الاستیک محدود است، کوپلینگ آستین پین الاستیک می تواند جابجایی محور و الاستیسیته را جبران کند، اما مقدار جبران مجاز برای جابجایی محور کمتر است.کشش ضعیف است. جفت پین آستین الاستیک به نیروی قفل گروه پین برای ایجاد گشتاور اصطکاک بر روی سطح تماس متکی است و آستین الاستیک لاستیکی را برای انتقال گشتاور فشرده می کند. برای سرعت بالا و کم مناسب است. و پمپ های آب با قدرت متوسط با صلبیت بالا، دقت مرکز بالا، بار ضربه ای کم و نیازهای کاهش ارتعاش پایین.
| تایپ کنید | گشتاور اسمی | حداکثر سرعت | قطر سوراخ | طول سوراخ | بعد، ابعاد، اندازه | جرم | |||
| Tn | [n] | d,d1,dz | Y | J، J1، Z | دی | اس | آ | کیلوگرم | |
| نیوتن متر | r/min | L | L1 | ||||||
| TL1 | 6.3 | 8800 | 9 تا 14 | 20 تا 32 | 14 تا 20 | 71 | 3 | 18 | 1.2 |
| TL2 | 16 | 7600 | 12 تا 19 | 32 تا 42 | 20 تا 42 | 80 | 3 | 18 | 1.8 |
| TL3 | 31.5 | 6300 | 16 تا 25 | 42 تا 62 | 30 تا 62 | 95 | 4 | 35 | 2 |
| TL4 | 63 | 5700 | 20 تا 32 | 52 تا 82 | 38 تا 82 | 106 | 4 | 35 | 2.4 |
| TL5 | 125 | 4600 | 25 تا 40 | 62 تا 112 | 44 تا 112 | 130 | 5 | 45 | 8.5 |
| TL6 | 250 | 3800 | 32 تا 50 | 82 تا 112 | 60 تا 112 | 160 | 5 | 45 | 11 |
| TL7 | 500 | 3600 | 40 تا 65 | 112 تا 142 | 84 تا 142 | 190 | 5 | 45 | 16 |
| TL8 | 710 | 3000 | 45 تا 80 | 112 تا 172 | 84 تا 172 | 224 | 6 | 65 | 26 |
| TL9 | 1000 | 2850 | 50 تا 85 | 112 تا 172 | 84 تا 172 | 250 | 6 | 65 | 32 |
| TL10 | 2000 | 2300 | 63 تا 120 | 142 تا 212 | 107 ~ 212 | 315 | 8 | 80 | 68 |
| TL11 | 4000 | 1800 | 80 تا 140 | 172 تا 252 | 132 تا 252 | 400 | 10 | 100 | 125 |
| TL12 | 8000 | 1450 | 100 تا 180 | 212 تا 302 | 167 تا 302 | 475 | 12 | 130 | 220 |
| TL13 | 16000 | 1150 | 120 تا 220 | 212 تا 352 | 167 تا 352 | 600 | 14 | 180 | 430 |
شرکت تولیدی تجهیزات انتقال جود شهرستان نانپی، محدودشرکتی است که در زمینه تحقیق و جفت تولید تخصص دارد.همچنین ما می توانیم محصولات جدید و تولید انبوه را توسعه دهیم.با تجربه غنی، تیم تحقیق و توسعه حرفه ای و تجهیزات مختلف در کوپلینگ، شرایط برتر را برای برآوردن نیازهای مختلف شما دارد.
محصولات اصلی شرکت عبارتند از: انواع کوپلینگ برای صنعت ماشین آلات در سراسر جهان، مانند کوپلینگ الاستیک شعاعی، کوپلینگ تایر، کوپلینگ جهانی، کوپلینگ دنده درام، کوپلینگ الاستیک فرم گل آلو، کوپلینگ صلب کوپلینگ اولدهام، کوپلینگ زنجیر غلتکی، کوپلینگ دیافراگمی. ، کوپلینگ پین آستین الاستیک ستون کوپلینگ، پین رولپلاک الاستیک، کوپلینگ پین رولپلاک الاستیک، کوپلینگ شفت پمپ و غیره.
مفاهیم شرکت ما بر اساس کیفیت زندگی می کنند و بر اساس افتخار توسعه می یابند.کوپلینگ دارای مزیت کیفیت بالا، قیمت پایین، مدل های کامل محصول است. شرکت ما بهترین انتخاب شما خواهد بود و ما مشتاقانه منتظر همکاری با شما هستیم.
Q1: آیا شما شرکت تجاری یا سازنده هستید؟
A: ما کارخانه هستیم.
Q2: آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
A: : بله، ما می توانستیم نمونه را ارائه دهیم اما نه به صورت رایگان. در واقع ما یک اصل قیمت بسیار خوب داریم، هنگامی که سفارش انبوه را انجام می دهید، هزینه نمونه به شما بازگردانده می شود.
Q3: زمان تحویل شما چقدر است؟
A: به طور کلی 10-15 روز اگر کالا در انبار باشد.یا 7-25 روز است اگر کالا در انبار نباشد، طبق مقدار است.
Q4: مدت ضمانت شما چقدر است؟
A: گارانتی ما 12 ماه است.
Q5: آیا رویه های بازرسی برای کوپلینگ دارید؟
A: 100٪ بازرسی خود قبل از بسته بندی
Q6.پرداخت شما چیست؟
A: 1) 100٪ T/T.2) 30٪ از قبل، دیگران قبل از حمل و نقل.3) L/C Q7: آیا می توانم قبل از سفارش از کارخانه شما بازدید کنم؟A: مطمئنا، به بازدید از کارخانه ما خوش آمدید.
