| محل منبع | کانگژو، چین |
| نام تجاری | jude |
| گواهی | CE、ISO |
| شماره مدل | FCL |

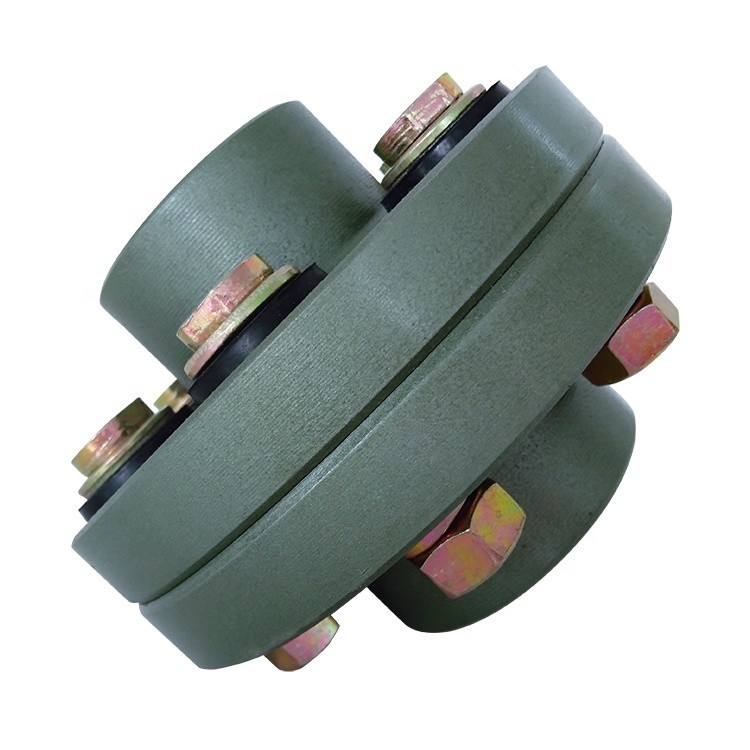

کوپلینگ های انعطاف پذیر مدل FCL به طور گسترده برای طراحی فشرده، نصب آسان، نگهداری راحت، اندازه کوچک و وزن سبک استفاده می شود. از این رو در سیستم‌های انتقال قدرت متوسط و جزئی که توسط موتورها هدایت می‌شوند، مانند کاهنده‌های سرعت، بالابرها، کمپرسوها، نوار نقاله‌ها، ماشین‌های ریسندگی و بافندگی و آسیاب‌های گلوله‌ای بسیار مورد نیاز است.
جابجایی نسبی مجاز:
جابجایی شعاعی: 0.2 ~ 0.6 میلی متر
جابجایی زاویه: 0°30′~1°30′
| تایپ کنید | حداکثر گشتاور | حداکثر سرعت | دی | D1 | D2 | L | سی | nM | وزن |
| نیوتن متر | t/min | کیلوگرم | |||||||
| FCL90 | 4 | 4000 | 90 | 36 | 11 | 28 | 3 | 4-M8*50 | 1.8 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35.5 | 3 | 4-M10*56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 46 | 13 | 40 | 3 | 4-M10*56 | 3 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12*64 | 4 |
| FCL140 | 50 | 4000 | 140 | 65 | 13 | 50 | 3 | 6-M12*64 | 5.5 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12*64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12*64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20*85 | 16.2 |
| FCL224 | 392 | 2850 | 224 | 115 | 21 | 80 | 4 | 8-M20*85 | 22 |
| FCL250 | 618 | 2550 | 250 | 135 | 25 | 90 | 4 | 8-M24*100 | 32 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24*116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24*116 | 58 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30*150 | 90 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30*150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30*150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30*150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30*150 | 296 |
